Как работает современная ПВО и почему одной ракеты недостаточно
КОРОТКО О ГЛАВНОМ
ПВО работает как цепочка из пяти звеньев: радар обнаруживает цель, система опознавания отличает свой самолёт от чужого, радар сопровождения ведёт цель непрерывно, пункт управления решает, каким средством её поражать, и, наконец, перехватчик — ракета, снаряд или лазер — уничтожает её. Ни одна система не закрывает все высоты и дальности, поэтому современная противовоздушная оборона строится эшелонами: ПЗРК и пушки против дронов на ближнем рубеже, ЗРК малой и средней дальности вроде HİSAR или NASAMS над войсками и объектами, системы большой дальности вроде Patriot, С-400 или SİPER над регионом. Одной ракеты недостаточно, потому что вероятность поражения никогда не равна единице, цели приходят десятками, а перехватчик стоит в сотни раз дороже дрона.
Противовоздушная оборона (ПВО) — это совокупность сил и средств, которые обнаруживают, сопровождают и уничтожают воздушные цели: самолёты, вертолёты, крылатые и баллистические ракеты, беспилотники. В терминологии НАТО её называют интегрированной ПВО и ПРО (IAMD) и определяют как «сеть взаимосвязанных национальных и общих систем, состоящую из сенсоров, средств управления и вооружения». Ниже — как эта сеть работает шаг за шагом, чем отличаются эшелоны, что делает РЭБ и почему в эпоху дешёвых дронов перехват ракетой перестал быть универсальным ответом.
Шаг 1. Обнаружение: как радар видит цель
Всё начинается с радиолокационной станции. РЛС излучает радиоволны, принимает отражённый от цели сигнал и по времени его возврата и сдвигу частоты вычисляет дальность, направление и скорость объекта. Разные задачи требуют разных радаров. РЛС раннего предупреждения работают в метровом и дециметровом диапазонах (VHF, UHF, L), видят далеко — на сотни километров, — но дают грубые координаты; пример — турецкая EIRS от ASELSAN или российская 91Н6Е из состава С-400. РЛС обзора сантиметрового S-диапазона, такие как семейство ALP ASELSAN, дают уже точную картину для распределения целей. РЛС управления огнём X-диапазона — AN/MPQ-65 у Patriot, 92Н6Е у С-400, AN/MPQ-64 Sentinel у NASAMS — ведут конкретную цель с точностью, достаточной для наведения ракеты.
Современные радары строятся на активных фазированных антенных решётках (АФАР): вместо вращающейся антенны — тысячи приёмо-передающих модулей, которые электронно «переключают» луч за микросекунды и способны одновременно искать новые цели и сопровождать уже найденные. Дополняют радары пассивные средства: оптико-электронные и тепловизионные станции, которые ничего не излучают и потому не выдают позицию, и станции радиотехнической разведки, засекающие излучение самих целей. Как устроена РЛС физически, мы разбирали в материале «Что такое радар и как он работает».
Шаг 2. Опознавание и сопровождение
Обнаружить отметку — только полдела. Система государственного опознавания («свой-чужой», в НАТО — IFF) посылает запрос, на который свой самолёт отвечает кодированным сигналом; отсутствие ответа не означает автоматически «враг», поэтому оператор сверяет отметку с планами полётов, воздушными коридорами и данными других сенсоров. Одновременно радар переходит от обзора к сопровождению: обновляет координаты цели несколько раз в секунду и строит её траекторию, из которой вычисляется точка встречи с ракетой. Для баллистической ракеты этот этап критичен: по первым секундам полёта система должна оценить, куда цель упадёт и стоит ли вообще тратить перехватчик — прогнозируемое падение в безлюдный район ПВО, как правило, игнорирует.
Шаг 3. Управление: кто решает, чем стрелять
Данные всех радаров сходятся в пункт управления (в западной терминологии — C2, command and control). Его программное обеспечение объединяет отметки разных сенсоров в единую картину воздушной обстановки, ранжирует цели по угрозе и назначает каждой огневое средство с учётом дальности, остатка ракет и вероятности поражения. У Patriot эту роль выполняет станция управления ECS (и перспективная сетевая система IBCS у армии США), у С-400 — пункт боевого управления 55К6Е, у Турции — система HAKİM и войсковая HERİKKS. Между пунктами управления, радарами и пусковыми установками информация идёт по тактическим линиям передачи данных: Link 16 в НАТО, T-Link в турецкой архитектуре «Стального купола». Именно этот слой превращает набор комплексов в систему: батарея, чей радар подавлен помехами, может стрелять по данным соседней.
Шаг 4. Перехват: ракета, снаряд или лазер
Зенитная управляемая ракета проходит три участка. На стартовом она набирает скорость и выходит на расчётное направление; на маршевом летит по инерциальной навигации с коррекцией по линии передачи данных от наземного радара; на конечном включается собственная головка самонаведения. Головки бывают полуактивными радиолокационными (ракета ловит сигнал наземного радара, отражённый от цели — так работают старые версии Patriot и HAWK), активными радиолокационными (ракета сама облучает цель — AIM-120 AMRAAM в NASAMS, 9М96 у С-400, HİSAR-O+ и SİPER) и тепловизионными (HİSAR-A+, IRIS-T, ПЗРК). Способ поражения тоже различается: осколочно-фугасная боевая часть с неконтактным взрывателем подрывается рядом с целью и накрывает её осколками, а кинетический перехватчик вроде PAC-3 MSE попадает в цель корпусом — это принцип hit-to-kill, важный против боеголовок баллистических ракет, которые осколками не всегда удаётся вывести из строя.
Против малых и дешёвых целей ракета — не единственный и часто не лучший ответ. Зенитные пушки с программируемыми снарядами воздушного подрыва (KORKUT, Skynex, «Панцирь» в пушечном режиме) создают на пути дрона облако поражающих элементов, лазеры класса GÖKBERK или Iron Beam выжигают электронику и корпус за секунды, а стоимость «выстрела» измеряется киловатт-часами. Между ними — «дешёвые перехватчики»: ракеты и дроны-перехватчики ценой в десятки, а не миллионы долларов, которые армии США, Турции и европейских стран сейчас закупают массово.
Эшелоны: почему нужны системы разной дальности
Ни один комплекс не может одинаково хорошо работать по ПЗРК-цели на высоте 200 метров и по баллистической ракете на высоте 40 км: разные скорости, разные радары, разные ракеты. Поэтому ПВО строится эшелонированно — так, чтобы зоны поражения перекрывались, а цель, прорвавшая один рубеж, попадала в следующий. Таблица ниже показывает типичные классы и примеры систем разных стран.
| Эшелон | Типичная дальность | Основные цели | Примеры систем |
|---|---|---|---|
| Ближний рубеж (ПЗРК, пушки, лазеры) | до 5–8 км | Малые БПЛА, вертолёты, низколетящие самолёты | SUNGUR, Stinger, «Игла», KORKUT, GÜRZ, GÖKBERK |
| Малая дальность | 10–20 км | Крылатые ракеты, ударные дроны, самолёты на малых высотах | HİSAR-A+, «Тор-М2», «Панцирь-С1», IRIS-T SLS |
| Средняя дальность | 25–50 км | Самолёты, крылатые ракеты, тактические БПЛА | HİSAR-O+, NASAMS, IRIS-T SLM, «Бук-М3» |

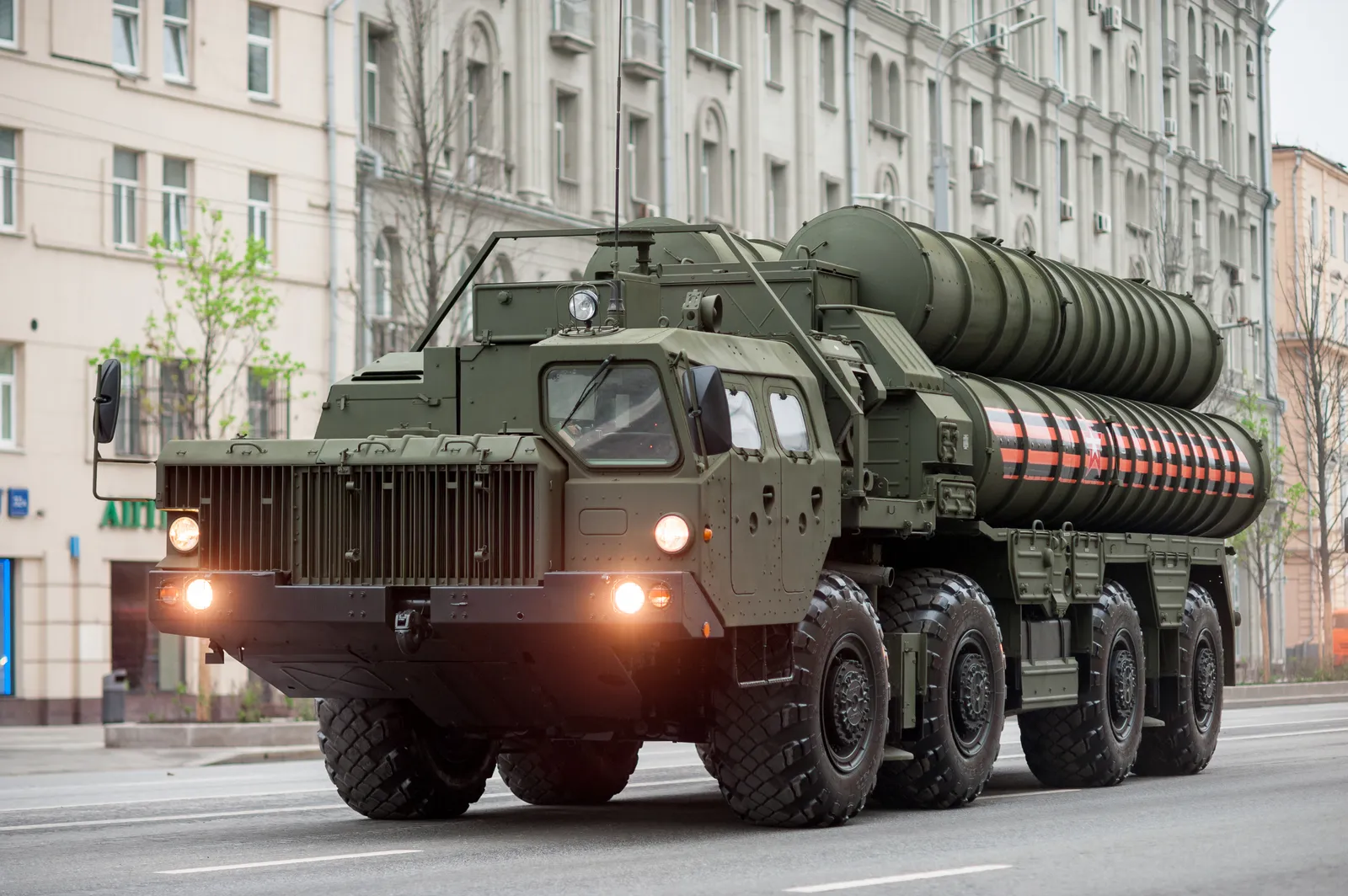

| Большая дальность | 100–250+ км | Самолёты на всех высотах, крылатые и тактические баллистические ракеты | SİPER, Patriot, С-400, SAMP/T NG |
| Противоракетный (верхний) | Перехват на высотах 40–150 км и выше | Баллистические ракеты средней дальности | THAAD, SM-3 (Aegis), Arrow 3, С-500 |
Как этот принцип реализован в одной конкретной стране — от 35-мм пушек до системы SİPER, — показано в материале «Какие системы ПВО есть у Турции». Сопоставление комплексов одного класса — в статьях «NASAMS и HİSAR-O+» и «Patriot или С-400».
Инфографика: цепочка перехвата
Почему одной ракеты недостаточно
Первая причина — вероятность поражения. Паспортная вероятность уничтожения цели одной ракетой у современных ЗРК высока, но никогда не равна 100 %: цель маневрирует, ставит помехи, летит на предельно малой высоте. Поэтому по важным целям, особенно баллистическим, обычно назначают две ракеты (в западной практике — «shoot-look-shoot»: пуск, оценка результата, при необходимости — повторный пуск). Вторая причина — насыщение. У пусковой установки конечное число ракет, а перезарядка занимает десятки минут; если противник одновременно запускает больше целей, чем батарея может обстрелять, часть из них пройдёт независимо от качества радара. Массовые атаки дронов и крылатых ракет в конфликтах 2022–2026 годов строятся именно на этом расчёте.
Третья причина — экономика. Ударный дрон типа Shahed-136 оценивается в десятки тысяч долларов, ракета-перехватчик — в единицы миллионов, а производство перехватчиков ограничено мощностями заводов: Lockheed Martin и RTX в 2025–2026 годах объявили о многократном расширении выпуска PAC-3 MSE и GEM-T, но очередь заказчиков расписана на годы. Отсюда общий тренд: беречь ракеты большой дальности для самолётов и баллистических целей, а дроны отдавать пушкам, лазерам, РЭБ и дешёвым перехватчикам. Подробнее о соотношении затрат — в материале «Дрон за 30 тысяч, ракета за миллион».
РЭБ: невидимая часть противовоздушной обороны
Радиоэлектронная борьба работает в обе стороны. Атакующий ставит помехи радарам ПВО, применяет ложные цели и противорадиолокационные ракеты, наводящиеся на излучение РЛС; обороняющийся использует РЭБ, чтобы «ослепить» головки самонаведения ракет, оборвать канал управления дрона или подменить ему спутниковую навигацию. Против малых БПЛА подавление зачастую эффективнее и дешевле стрельбы: аппарат теряет связь и падает или уходит. В турецкой архитектуре эту роль выполняют комплекс KORAL, система PUHU и микроволновая установка EJDERHA, в российской — «Красуха» и «Поле-21», в западной — станции семейства AN/ALQ и мобильные системы для борьбы с дронами. Как устроена РЭБ в целом, читайте в материале «Радиоэлектронная борьба: полное руководство».
Борьба с дронами: новый нижний эшелон
До 2020-х ближний рубеж ПВО рассматривался как вспомогательный. Массовое применение барражирующих боеприпасов и FPV-дронов перевернуло приоритеты: теперь именно нижний эшелон работает больше всего. Его типовой состав — радар малой дальности или акустические и оптические датчики обнаружения, станция РЭБ, скорострельная пушка с программируемыми снарядами и, всё чаще, лазер. Пример — турецкие KORKUT и GÜRZ, немецкий Skynex, американские установки на базе Stryker, а также системы вроде İHTAR, объединяющие обнаружение и подавление в одном комплексе. Обзор угроз, против которых он создаётся, — в статье «Барражирующие боеприпасы».
Три распространённых заблуждения
«Дальность 400 км — значит купол радиусом 400 км». Максимальная дальность ракеты достигается по крупной высотной цели без манёвра; по низколетящей крылатой ракете любой наземный радар ограничен радиогоризонтом, то есть десятками километров. «Стелс невидим для радаров». Малозаметные самолёты уменьшают дальность обнаружения, а не отменяют его; их видят на меньшей дистанции и хуже — сопровождают, что и делает низкочастотные радары раннего предупреждения важной частью сети. «Хорошая ПВО перехватывает всё». Даже лучшие системы в реальных конфликтах показывают долю перехватов ниже 100 %; задача обороны — сделать удар нерентабельным и защитить приоритетные объекты, а не обеспечить абсолютную непроницаемость. Подробнее о характеристиках отдельных систем — в материалах «С-400 „Триумф“», «PAC-3 MSE» и «SİPER».
Сводная таблица: элементы системы ПВО
| Элемент | Задача | Примеры |
|---|---|---|
| РЛС раннего предупреждения | Обнаружение на сотнях километров, низкие частоты | EIRS (Турция), 91Н6Е (С-400), AN/TPY-2 (THAAD) |
| РЛС обзора и управления огнём | Точные координаты, сопровождение, наведение | ALP-300G, AN/MPQ-65 / LTAMDS (Patriot), 92Н6Е (С-400), Sentinel (NASAMS) |
| Пункт управления (C2) | Единая картина, распределение целей | HAKİM, HERİKKS (Турция), ECS / IBCS (США), 55К6Е (Россия) |
| Линия передачи данных | Связь сенсоров, C2 и пусковых | Link 16 (НАТО), T-Link (Турция) |
| Огневые средства | Поражение цели | ЗУР (HİSAR, PAC-3 MSE, 40Н6Е), пушки (KORKUT), лазеры (GÖKBERK), ПЗРК (SUNGUR, Stinger) |
| РЭБ | Подавление каналов управления и наведения | KORAL, PUHU, EJDERHA; «Красуха»; AN/ALQ |
Часто задаваемые вопросы
Что такое ПВО простыми словами?
Это система из радаров, пунктов управления и оружия — ракет, пушек, лазеров, средств РЭБ, — которая обнаруживает воздушные цели и не даёт им долететь до защищаемого объекта.
Как работает ПВО по шагам?
Радар обнаруживает цель, система опознавания определяет, своя она или чужая, радар управления огнём сопровождает её, пункт управления назначает средство поражения, перехватчик уничтожает цель, после чего система оценивает результат и при необходимости стреляет повторно.
Чем ПВО отличается от ПРО?
ПРО — противоракетная оборона — часть ПВО, предназначенная для перехвата баллистических ракет, летящих по высокой траектории с очень большой скоростью. Ей нужны специальные радары и перехватчики (THAAD, SM-3, Arrow, SİPER Блок-3/4 в перспективе), тогда как «обычная» ПВО работает по самолётам, крылатым ракетам и дронам.
Как работает ПВО против дронов?
Малые дроны обнаруживают радарами малой дальности, оптикой и по радиоизлучению, затем подавляют РЭБ либо сбивают пушками с программируемыми снарядами, лазерами или дешёвыми перехватчиками; дорогие ракеты большой дальности по ним стараются не тратить.
Что такое эшелонированная ПВО?
Построение, при котором системы разной дальности и высоты перекрывают друг друга: ближний рубеж, малая, средняя и большая дальность и верхний противоракетный эшелон. Цель, прошедшая один рубеж, попадает под огонь следующего.
Что такое зенитный ракетный комплекс (ЗРК)?
Совокупность радара, пункта управления, пусковых установок и зенитных управляемых ракет, работающих как единое целое; примеры — Patriot, С-400, NASAMS, HİSAR, SİPER.
Почему ПВО не сбивает все цели?
Из-за вероятности поражения ниже 100 %, ограниченного боекомплекта и времени перезарядки, помех, малой высоты полёта целей и радиогоризонта, а также из-за того, что противник специально насыщает оборону дешёвыми целями.
Как радар обнаруживает самолёт-невидимку?
Малозаметность снижает дальность обнаружения, особенно для радаров сантиметрового диапазона; низкочастотные РЛС раннего предупреждения видят такие цели лучше, но с меньшей точностью, поэтому их данные передают радарам управления огнём для дальнейшего сопровождения.
Сколько ракет тратится на одну цель?
Зависит от типа цели и правил применения; по важным и баллистическим целям обычно назначают две ракеты, по дронам стараются использовать пушки, РЭБ или один дешёвый перехватчик.
Как связаны РЭБ и ПВО?
РЭБ подавляет каналы управления и навигации дронов и ракет, защищает собственные радары от помех и противорадиолокационных ракет; в современных архитектурах, включая турецкий «Стальной купол», средства РЭБ входят в состав ПВО как отдельный слой.
Какие системы ПВО считаются самыми дальнобойными?
По заявленной дальности ракет — С-400 (40Н6Е, до 400 км по официальным данным), С-500, Patriot с PAC-2 GEM-T, SAMP/T NG, SİPER Блок-2; реальная зона поражения по низколетящим целям у всех значительно меньше из-за радиогоризонта.
Как устроена ПВО Турции?
Эшелонированно: KORKUT и GÜRZ на ближнем рубеже, HİSAR-A+ и HİSAR-O+ на малой и средней дальности, SİPER на большой, радары ALP и EIRS, система управления HAKİM и линия T-Link в рамках архитектуры «Стальной купол». Подробный разбор — в отдельном материале о системах ПВО Турции.
Источники и методология
Определение интегрированной ПВО и ПРО приведено по официальной странице НАТО (IAMD); принципы работы радаров, наведения ракет и эшелонирования — по открытым учебным и справочным материалам RAND, CSIS Missile Defense Project и публикациям производителей: RTX (Raytheon) и Lockheed Martin по Patriot и PAC-3 MSE, Kongsberg по NASAMS, ROKETSAN и ASELSAN по HİSAR, SİPER, KORKUT и радарам ALP/EIRS, концерна «Алмаз-Антей» и «Рособоронэкспорта» по С-400. Данные о стоимости перехватчиков и дронов — по бюджетным документам США и открытым отраслевым оценкам. Материал носит образовательный характер, не содержит сведений о режимах работы, частотах, зонах покрытия и алгоритмах конкретных систем и не основан на форумных или анонимных источниках.
