Что такое радар и как он работает?
Определение
Радар (от англ. RADAR — Radio Detection and Ranging, «радиообнаружение и определение дальности»), или радиолокационная станция (РЛС), — это система, использующая радиоволны для обнаружения объектов, определения их дальности, скорости, высоты и направления движения. Радар излучает электромагнитные импульсы и анализирует отражённый от цели сигнал (эхо), вычисляя параметры объекта на основе времени задержки, доплеровского сдвига частоты и амплитуды отражения.
Радиолокация — фундаментальная технология современной обороны: без радара невозможны ни противовоздушная оборона (см. статью «Что такое ПВО»), ни управление воздушным движением, ни морская навигация, ни метеорология, ни системы наведения ракет.
История развития
Идея использования радиоволн для обнаружения объектов возникла в начале XX века. Немецкий инженер Кристиан Хюльсмайер в 1904 году запатентовал устройство «телемобилоскоп», способное обнаруживать корабли по отражённым радиоволнам, — по сути, первый прообраз радара. Однако практическое развитие технологии началось только в 1930-х годах, когда сразу несколько стран независимо друг от друга занялись созданием боевых радиолокационных станций.
Наибольших успехов к началу Второй мировой войны добилась Великобритания: система Chain Home, развёрнутая вдоль южного и восточного побережья, сыграла решающую роль в Битве за Британию (1940), позволяя заблаговременно обнаруживать немецкие бомбардировщики и наводить на них истребители Королевских ВВС. Параллельно свои радиолокационные разработки вели Германия (Freya, Würzburg), СССР (РУС-1, РУС-2) и США.
Послевоенный период ознаменовался стремительным развитием радиолокации: переход от импульсных станций к когерентным, появление доплеровской обработки сигнала для выделения движущихся целей на фоне помех, создание станций сопровождения для зенитных комплексов. В 1960–1970-х годах появились фазированные антенные решётки (ФАР), позволившие электронное сканирование пространства без механического поворота антенны. Конец XX века принёс активные ФАР (АФАР/AESA), а XXI век — цифровое формирование луча и интеграцию радаров с сетецентрическими системами C4ISR.
Технические характеристики
Ключевые параметры, определяющие возможности радара:
| Параметр | Описание |
|---|---|
| Диапазон частот | От метрового (VHF, загоризонтные РЛС) до миллиметрового (Ka-диапазон, высокоточное наведение) |
| Дальность обнаружения | От нескольких км (радары ближнего боя) до 5000+ км (загоризонтные РЛС предупреждения о ракетном нападении) |
| Разрешающая способность | Способность различать близко расположенные цели по дальности и углу |
| Мощность излучения | От единиц ватт (компактные тактические радары) до мегаватт (стратегические РЛС СПРН) |
| Тип антенны | Параболическая, щелевая решётка, пассивная ФАР, активная ФАР (АФАР) |
Основные диапазоны, используемые в военной радиолокации:
| Диапазон | Частота | Типичное применение |
|---|---|---|
| HF/VHF | 3–300 МГц | Загоризонтные РЛС, обнаружение малозаметных целей |
| L-диапазон | 1–2 ГГц | Дальнее обнаружение воздушных целей, ПВО дальнего действия |
| S-диапазон | 2–4 ГГц | Многофункциональные РЛС кораблей и ЗРК средней дальности |
| C-диапазон | 4–8 ГГц | Метеорологические и обзорные радары |
| X-диапазон | 8–12 ГГц | Радары наведения, бортовые РЛС истребителей, огневое сопровождение |
| Ku/Ka-диапазон | 12–40 ГГц | Высокоточное наведение боеприпасов, радары ближнего боя |
Принцип работы
Классический импульсный радар работает по следующей схеме: передатчик генерирует короткий мощный импульс радиоволн, который через антенну излучается в пространство. Достигнув объекта, часть энергии отражается обратно и принимается той же (или отдельной) антенной. Приёмник усиливает и обрабатывает отражённый сигнал.
Дальность до цели вычисляется по времени, прошедшему между излучением импульса и приёмом эха, поскольку скорость распространения радиоволн (скорость света) постоянна и известна: D = (c × t) / 2, где D — дальность, c — скорость света, t — время задержки эха.
Направление на цель определяется по ориентации антенны (при механическом сканировании) или по фазовому сдвигу между элементами решётки (при электронном сканировании в АФАР). Скорость цели (и её приближение/удаление) вычисляется по доплеровскому сдвигу частоты отражённого сигнала — эффекту, при котором частота эха меняется в зависимости от относительной скорости движения объекта.
Современные многофункциональные РЛС совмещают несколько режимов работы в одной станции: обзор пространства, сопровождение множества целей (track-while-scan), подсветку цели для полуактивных ракет и картографирование местности — всё это управляется программно, без смены аппаратной части.
Преимущества радиолокации
- Работает в любое время суток и почти при любых погодных условиях, в отличие от оптических и инфракрасных систем.
- Позволяет обнаруживать цели на большом расстоянии — за десятки и сотни километров до визуального контакта.
- Одновременное сопровождение множества целей современными многофункциональными станциями (десятки и сотни объектов).
- Высокая точность измерения дальности, скорости и угловых координат, достаточная для наведения оружия.
- Активные ФАР позволяют быстро и гибко перераспределять энергию луча между задачами обзора, сопровождения и подавления помех.
Недостатки и уязвимости
- Излучение радара демаскирует его позицию — противник может обнаружить и атаковать станцию по излучению (см. противорадиолокационные ракеты типа AGM-88 HARM).
- Уязвимость к средствам радиоэлектронной борьбы (РЭБ) — постановке активных и пассивных помех, способных «ослепить» или дезориентировать станцию.
- Малозаметные (стелс) цели с низкой эффективной площадью рассеяния (ЭПР) существенно сокращают дальность обнаружения обычных радаров.
- Мёртвые зоны за счёт кривизны Земли — низколетящие цели могут долго оставаться необнаруженными до момента прямой видимости.
- Высокая стоимость современных многофункциональных станций с АФАР и сложность их обслуживания.
Производители
| Компания | Страна | Известные системы |
|---|---|---|
| Raytheon (RTX) | США | AN/MPQ-53/65 (Patriot), AN/SPY-1 (Aegis) |
| Lockheed Martin | США | AN/TPY-2, AN/SPY-6 |
| Northrop Grumman | США | AN/APG-77/81 (AESA для F-22/F-35) |
| Концерн «Алмаз-Антей» | Россия | 92Н6 (С-400), радары семейства «Небо», «Гамма» |
| Thales | Франция | Ground Master, RBE2 (для Rafale) |
| Saab | Швеция | Giraffe, Erieye (ДРЛО) |
| Leonardo | Италия | Kronos, ES-05 Raven |
| Aselsan / ASELSAN | Турция | радары семейства Hisar, Alper, Akrep |
| Israel Aerospace Industries (IAI) | Израиль | ELM-2084 (Iron Dome), Green Pine |
Страны-пользователи

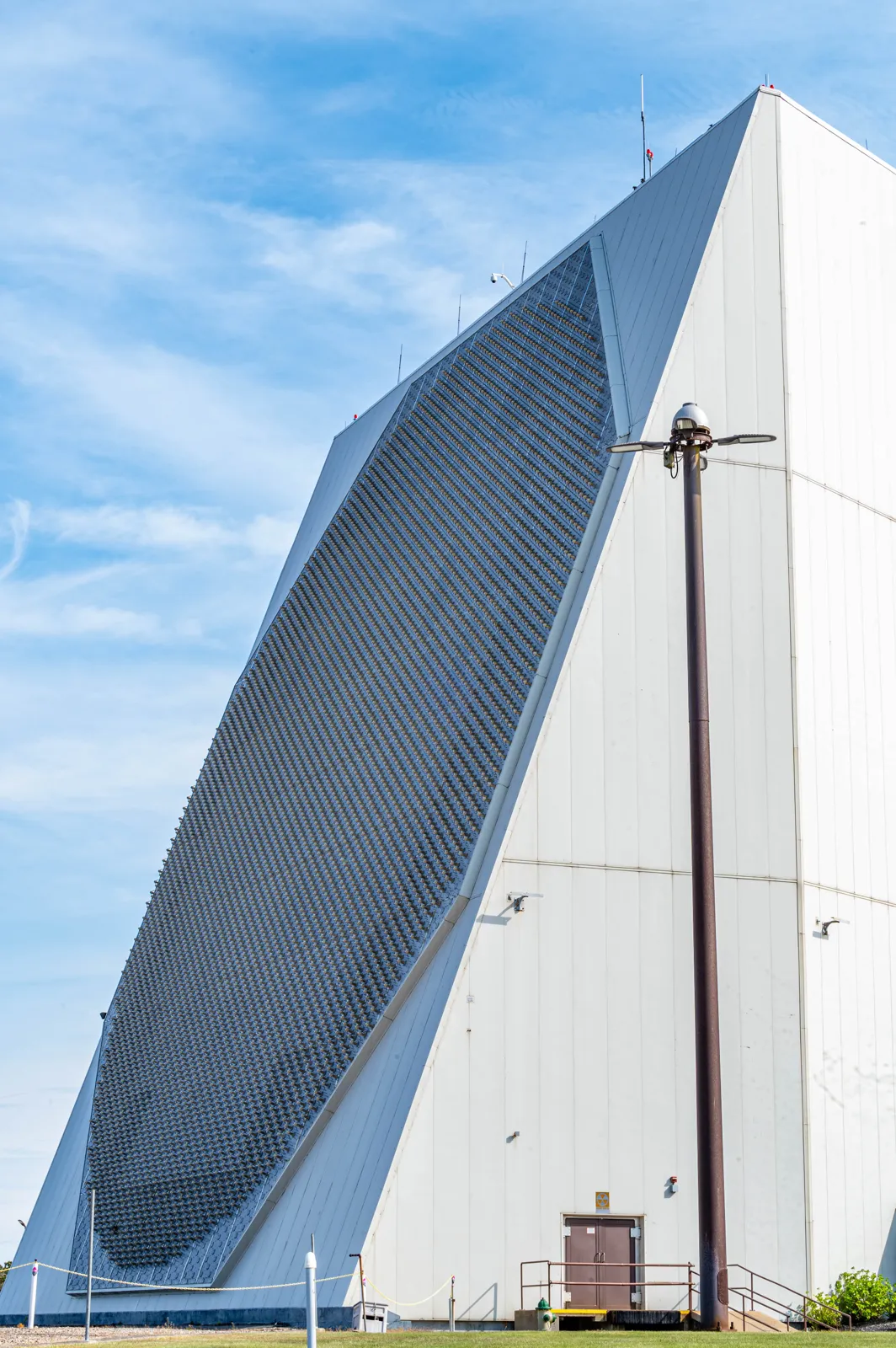

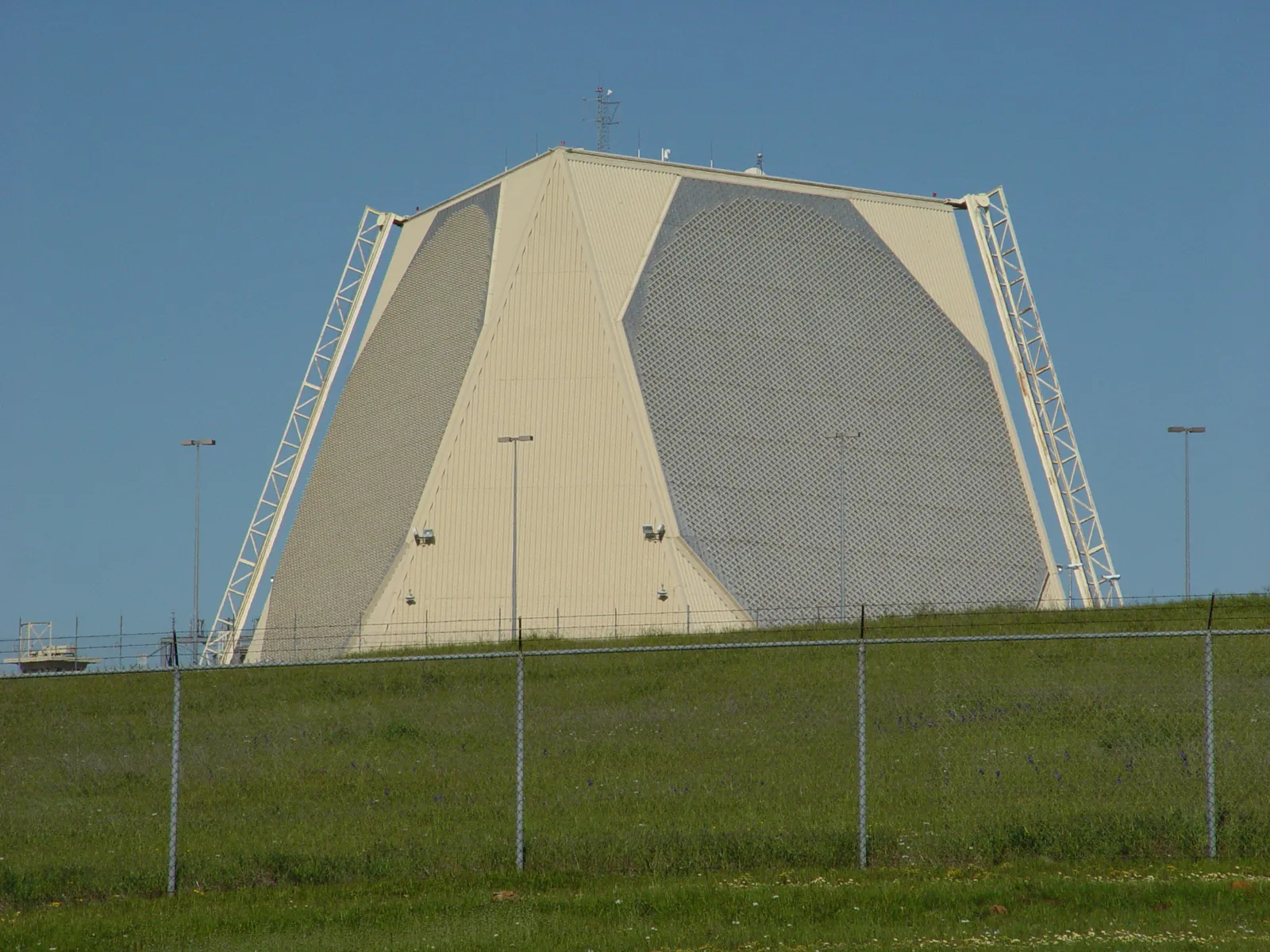

Радиолокационные станции военного назначения используются практически всеми государствами мира — от стратегических загоризонтных РЛС предупреждения о ракетном нападении (США, Россия, Китай) до тактических радаров ПВО малой дальности, состоящих на вооружении десятков армий. Крупнейшие интегрированные радиолокационные сети развёрнуты в рамках систем ПВО НАТО (NATINAMDS), российской системы контроля воздушно-космического пространства и китайской системы противовоздушной и противоракетной обороны.
История продаж и экспорт
Экспорт радиолокационных станций — значимая статья доходов оборонной промышленности. Российские РЛС семейства «Небо» и станции сопровождения комплексов С-300/С-400 поставлялись в Китай, Индию, Турцию (в составе С-400) и другие страны. Американские системы AN/TPY-2 и радары комплекса Patriot экспортируются союзникам США на Ближнем Востоке, в Восточной Азии и Европе в рамках программ Foreign Military Sales. Турецкая ASELSAN за последнее десятилетие существенно расширила экспорт тактических радаров и систем РЭБ в страны Африки, Центральной и Южной Азии.
Оперативное применение

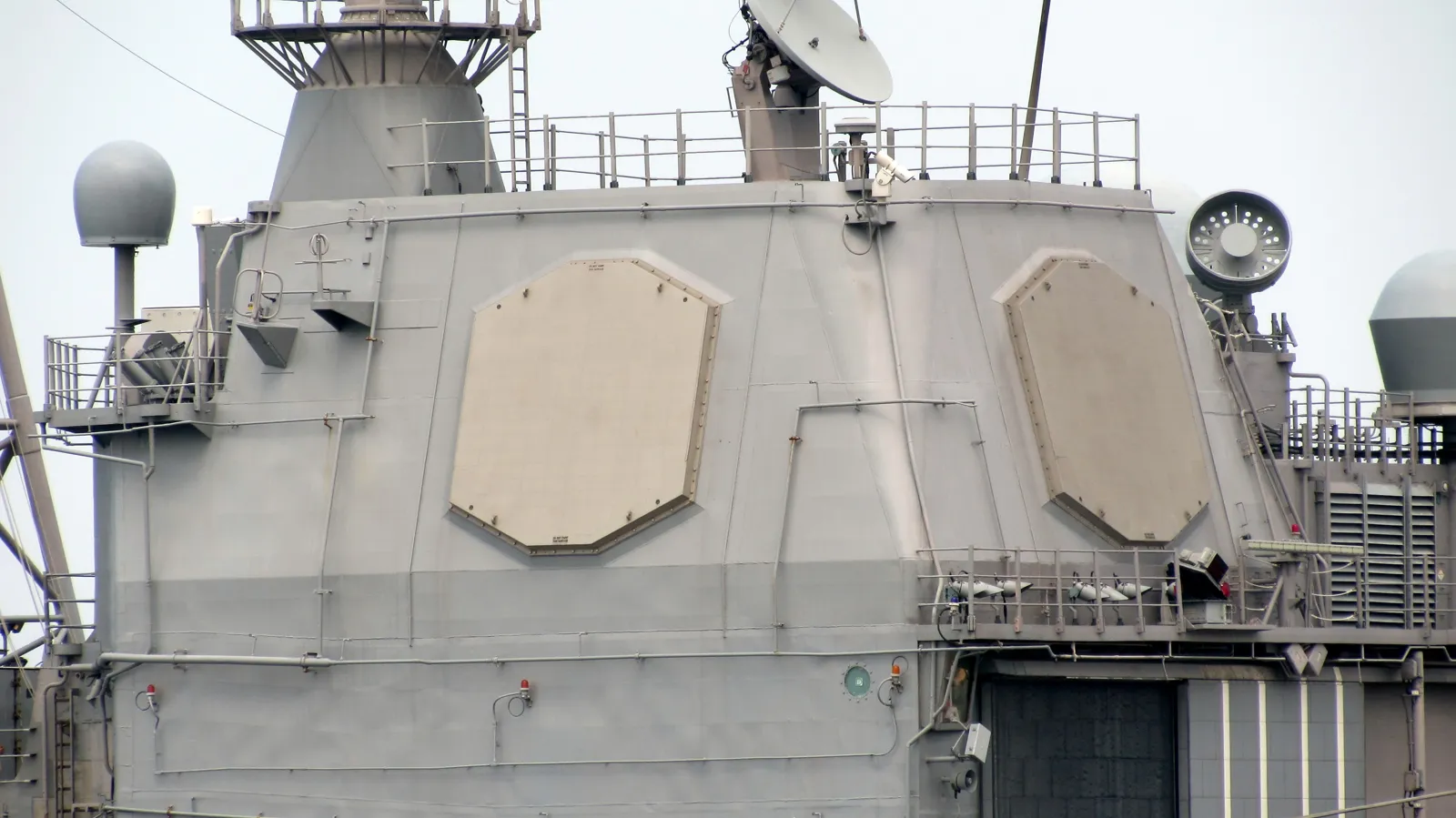

Радары применяются практически во всех видах вооружённых сил: наземные РЛС обнаружения и сопровождения — основа систем ПВО/ПРО; корабельные многофункциональные станции (например, AN/SPY-1 системы Aegis) обеспечивают одновременную оборону от воздушных, надводных и баллистических целей; бортовые РЛС истребителей выполняют функции обзора воздушного пространства, картографирования земли и наведения ракет класса «воздух-воздух» и «воздух-поверхность». Отдельный класс — станции дальнего радиолокационного обнаружения и управления (ДРЛО, AWACS), поднимающие мощный радар на большую высоту для расширения радиогоризонта.
Сравнение с другими средствами обнаружения
| Технология | Дальность | Погодная независимость | Демаскирование позиции |
|---|---|---|---|
| Радар (активный) | Очень большая | Высокая | Да, по излучению |
| Оптико-электронные системы (EO/IR) | Средняя | Низкая (зависит от видимости) | Нет, пассивная |
| Пассивная радиотехническая разведка (РТР/ELINT) | Зависит от источника излучения цели | Высокая | Нет, пассивная |
| Акустические системы (гидролокатор) | Малая-средняя (под водой) | Высокая под водой | Да, при активном режиме |
Текущее состояние технологии
Современное развитие радиолокации сосредоточено на активных фазированных антенных решётках (АФАР/AESA), которые благодаря твердотельным приёмо-передающим модулям обеспечивают выше надёжность, более гибкое управление лучом и встроенные функции РЭБ и радиоразведки. Активно развиваются радары с искусственным интеллектом для автоматической классификации целей, а также многодиапазонные и распределённые (сетецентрические) радиолокационные комплексы, объединяющие несколько станций в единую картину обстановки.
Перспективы развития
Ключевые направления развития на ближайшее десятилетие: квантовая радиолокация, теоретически способная преодолеть некоторые ограничения стелс-технологий; распределённые сети малых недорогих радаров, устойчивые к точечному подавлению и уничтожению; интеграция радаров с системами противодействия гиперзвуковому оружию (см. статью «Гиперзвуковое оружие»), требующая кардинального повышения скорости обработки данных; а также дальнейшая миниатюризация АФАР для установки на беспилотные платформы.
Часто задаваемые вопросы
Что означает слово «радар»?
Радар — сокращение от английского RADAR (Radio Detection and Ranging), то есть «радиообнаружение и определение дальности».
Кто изобрёл радар?
Единого изобретателя не было — технология развивалась параллельно в Великобритании, Германии, США и СССР в 1930-х годах. Первый патент на схожее устройство получил немец Кристиан Хюльсмайер ещё в 1904 году.
Как радар определяет расстояние до цели?
По времени, за которое радиоимпульс долетает до цели и возвращается обратно, поскольку скорость радиоволн (скорость света) постоянна.
Что такое АФАР?
Активная фазированная антенная решётка — тип антенны, состоящей из множества независимых приёмо-передающих модулей, позволяющий электронно управлять лучом без механического поворота антенны.
Может ли радар обнаружить самолёт-невидимку (стелс)?
Да, но на значительно меньшей дальности, чем обычную цель, поскольку стелс-технологии снижают эффективную площадь рассеяния (ЭПР) объекта, а не делают его полностью невидимым.
Чем отличается радар ПВО от радара наведения?
Радар обзора (раннего предупреждения) обнаруживает и отслеживает множество целей на большой дальности, тогда как радар наведения точно сопровождает конкретную цель для наведения ракеты или орудия.
Что такое доплеровский радар?
Радар, использующий эффект Доплера — изменение частоты отражённого сигнала — для измерения скорости цели и отделения движущихся объектов от неподвижных помех (земли, зданий).
Почему радары уязвимы к РЭБ?
Потому что они активно излучают радиоволны, которые можно обнаружить, а затем подавить постановкой помех на той же частоте или обмануть ложными целями.
Что такое загоризонтная РЛС?
Станция, использующая отражение радиоволн от ионосферы или явление дифракции для обнаружения целей за пределами прямой видимости, на дальности в тысячи километров.
Какая разница между активным и пассивным радаром?
Активный радар сам излучает сигнал и принимает эхо; пассивный радар (или радиотехническая разведка) только принимает излучение, исходящее от самой цели или сторонних источников, не демаскируя себя.
Что такое ДРЛО?
Дальнее радиолокационное обнаружение и управление — самолёты (например, A-50, E-3 Sentry) с мощным радаром на борту, поднятые на большую высоту для расширения радиогоризонта обзора.
Как радар отличает самолёт от птицы или ложной цели?
По совокупности параметров: скорости, высоте, характеру траектории, доплеровской «сигнатуре» и, в современных системах, с помощью алгоритмов классификации на основе искусственного интеллекта.
Что такое эффективная площадь рассеяния (ЭПР)?
Условная величина, характеризующая, насколько сильно объект отражает радиоволны в направлении радара; чем меньше ЭПР, тем сложнее обнаружить цель.
Используются ли радары в гражданской жизни?
Да, повсеместно: управление воздушным движением, морская навигация, метеорология, автомобильные системы помощи водителю и дорожные радары контроля скорости.
Что такое многофункциональная РЛС?
Станция, способная одновременно выполнять несколько задач — обзор пространства, сопровождение целей и подсветку для наведения ракет — за счёт программного управления лучом АФАР.
Как далеко может обнаруживать современный военный радар?
Зависит от типа: тактические станции — десятки-сотни километров, стратегические загоризонтные РЛС предупреждения о ракетном нападении — тысячи километров.
Заключение
Радиолокация остаётся краеугольным камнем современной обороны: без радара невозможны ни эффективная противовоздушная оборона, ни морское и воздушное наблюдение, ни точное наведение оружия. Развитие технологии АФАР, интеграция с системами искусственного интеллекта и появление распределённых сетецентрических радиолокационных комплексов определяют облик радиолокации на десятилетия вперёд, а противостояние радаров и средств радиоэлектронной борьбы остаётся одним из ключевых направлений технологической гонки в военном деле.
Источники
- Skolnik, M. I. «Introduction to Radar Systems», McGraw-Hill.
- Jane’s Radar and Electronic Warfare Systems.
- Официальные материалы концерна «Алмаз-Антей», Raytheon, Thales, ASELSAN.
- NATO STANAG документация по интегрированным системам ПВО.
