AIM-120 AMRAAM или Р-77-1: сравнение ракет класса «воздух-воздух»
Коротко о главном
AIM-120 AMRAAM и Р-77-1 — ракеты класса «воздух-воздух» средней дальности, каждая из которых служит основным оружием для истребителей своей страны за пределами визуального контакта (BVR). AIM-120 производит американская компания RTX (бывшая Raytheon), Р-77-1 — российское ОКБ «Вымпел» в составе холдинга КТРВ. Обе ракеты используют активную радиолокационную головку самонаведения, но отличаются архитектурой аэродинамики: у AIM-120 хвостовое оперение, у Р-77-1 — решётчатые рули, что определяет разницу в манёвренности и лётных характеристиках на разных участках траектории. AMRAAM стоит на вооружении более чем 40 стран и интегрирован в F-16, F-35, F-15, F/A-18 и NASAMS; Р-77-1 применяется на Су-35С, Су-57 и МиГ-35 ВКС России. Турецкий аналог этого класса вооружения — ракета GÖKDOĞAN, разрабатываемая в рамках национальной программы GÖKTUĞ.
Ракеты класса «воздух-воздух» средней дальности определяют исход современного воздушного боя ещё до того, как истребители оказываются в визуальном контакте. AIM-120 AMRAAM и Р-77-1 — наиболее массовые представители этого класса в арсеналах США и России соответственно. Несмотря на схожее назначение, инженерные решения, история эксплуатации и текущий статус производства у этих ракет заметно различаются.
Кто производит и для чего создавались
AIM-120 AMRAAM (Advanced Medium-Range Air-to-Air Missile) разрабатывалась с 1980-х годов как замена ракете AIM-7 Sparrow с полуактивным радиолокационным наведением, требовавшей непрерывного подсвета цели самолётом-носителем. Первый серийный вариант поступил на вооружение ВВС США в 1991 году. Производитель — компания RTX (до ребрендинга 2023 года — Raytheon), подробнее о продукции которой мы рассказывали в отдельном материале. С момента принятия на вооружение AMRAAM прошёл несколько модернизаций — от AIM-120A до текущего серийного AIM-120D-3, с последовательным увеличением дальности, помехозащищённости и вычислительной мощности головки самонаведения. Подробные технические характеристики и версии ракеты разобраны в материале об AIM-120 AMRAAM.
Р-77-1 (изделие 170-1, экспортное обозначение РВВ-СД) — глубокая модернизация ракеты Р-77 (АА-12 Adder), разработанной ОКБ «Вымпел» ещё в советский период как ответ на AMRAAM. Базовая Р-77 отставала от серийного производства на фоне экономического кризиса 1990-х, и полноценно в войска пошла лишь модернизированная версия Р-77-1, принятая на вооружение в 2015 году. Разработчик и производитель — концерн «Тактическое ракетное вооружение» (КТРВ) через ОКБ «Вымпел». По сравнению с базовой Р-77, версия Р-77-1 получила новую активную радиолокационную головку самонаведения 9Б-1103М-350 и увеличенную дальность за счёт усовершенствованного твердотопливного двигателя.
| Параметр | AIM-120D-3 (AMRAAM) | Р-77-1 (РВВ-СД) |
|---|---|---|
| Производитель | RTX (Raytheon), США | ОКБ «Вымпел» / КТРВ, Россия |
| Принятие на вооружение | 1991 (базовая версия); AIM-120D — 2015 | 2015 |
| Тип наведения | Инерциальное + линия связи + активная радиолокационная ГСН на конечном участке | Инерциальное + линия связи + активная радиолокационная ГСН 9Б-1103М-350 |
| Дальность пуска | До ~160 км (по открытым оценкам для D-варианта; официально не раскрывается) | До ~110—120 км (по открытым оценкам; официальные данные КТРВ не раскрываются) |
| Масса | ~152 кг | ~175 кг |
| Длина | 3,66 м | 3,71 м |
| Аэродинамическая схема | Хвостовое оперение (крестообразные рули у хвоста) | Решётчатые рули |
| Боевая часть | Осколочно-фугасная, ~18 кг | Осколочно-стержневая, ~22,5 кг |
| Носители | F-16, F-15, F/A-18, F-22, F-35, NASAMS (наземный пуск) | Су-27/30/35, Су-57, МиГ-29/35, МиГ-31БМ |
| Экспорт | Более 40 стран-эксплуатантов через FMS/DSCA | Индия, Китай (ранняя Р-77), Алжир и другие покупатели российской авиатехники |
Лётно-технические различия: рули против оперения
Главное конструктивное отличие двух ракет — в аэродинамической компоновке. AIM-120 использует классическую схему с хвостовым оперением: она даёт меньшее лобовое сопротивление на маршевом участке полёта, что положительно сказывается на дальности, но снижает манёвренность на конечном участке перехвата, особенно против интенсивно маневрирующей цели.

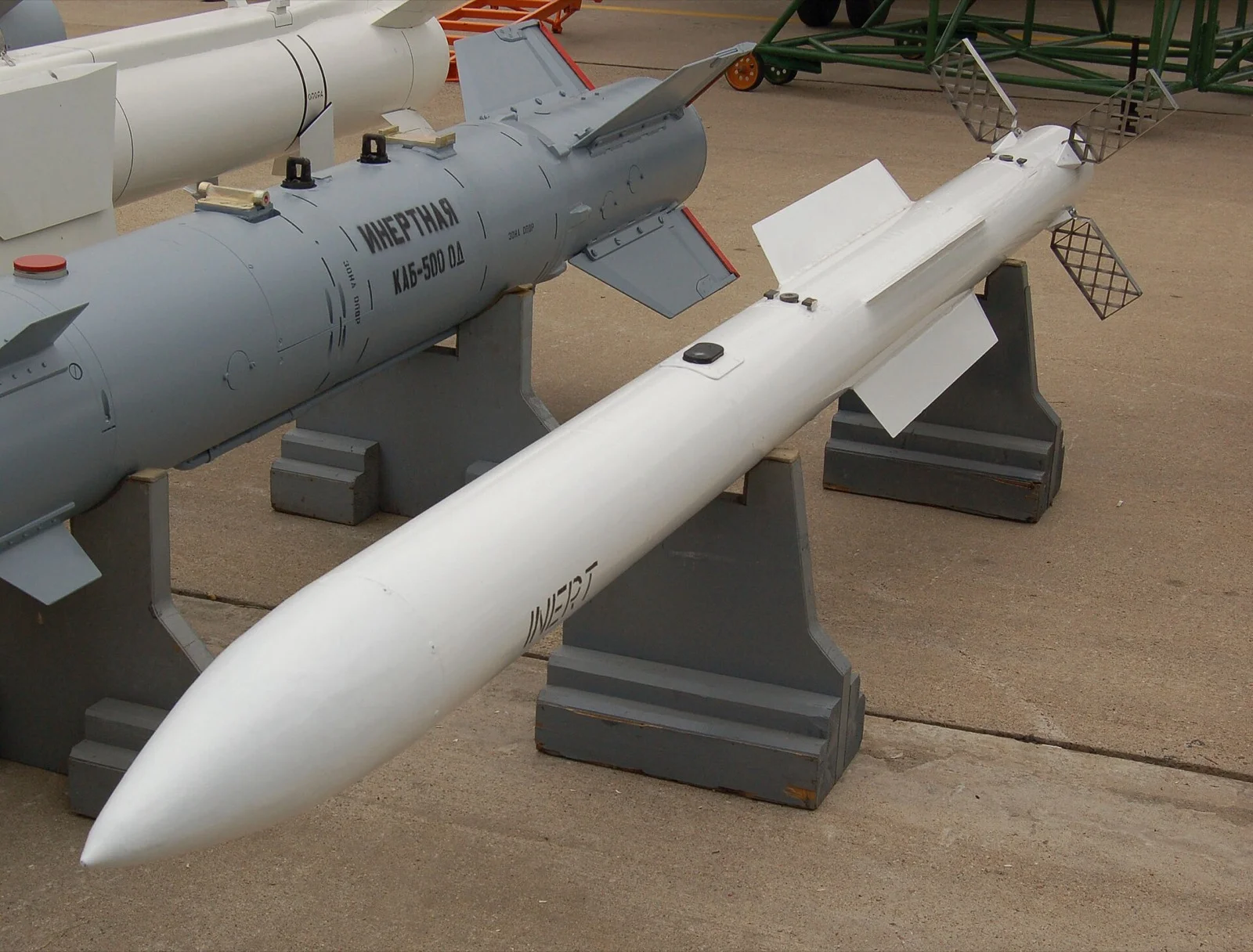

Р-77-1 сохранила характерные для советской/российской школы решётчатые рули, унаследованные от Р-77. Такая схема обеспечивает более высокую манёвренность и предсказуемую управляемость на больших углах атаки, но создаёт дополнительное аэродинамическое сопротивление, что по открытым инженерным оценкам ограничивает практическую дальность по сравнению с американским аналогом. Разработчики КТРВ прорабатывали варианты с укороченными рулями для снижения сопротивления, однако серийная Р-77-1 сохраняет исходную схему.
Сравнение заявленной дальности пуска (оценки по открытым источникам, км)
Максимальная дальность ракет класса «воздух-воздух» сильно зависит от высоты и скорости носителя в момент пуска, поэтому приведённые цифры — ориентировочные значения по открытым оценкам, а не гарантированная дальность поражения в конкретных условиях боя.
Носители и интеграция в парки ВВС
AMRAAM интегрирован практически во весь западный истребительный парк: F-16 (включая турецкий флот и перспективный Block 70/72), F-15, F/A-18, F-22 и F-35. Помимо воздушного базирования, AIM-120 применяется в наземном комплексе NASAMS для точечной противовоздушной обороны. Экспорт ракеты идёт через механизм Foreign Military Sales (FMS) Госдепартамента США, что даёт странам-эксплуатантам доступ к последовательным модернизациям при условии одобрения Конгрессом.
Р-77-1 — штатное вооружение современных российских истребителей поколения «4++» и пятого поколения: Су-35С, Су-57, МиГ-35 и модернизированный МиГ-31БМ. Экспортный вариант РВВ-СД поставлялся вместе с истребителями Су-30 в Индию, Алжир и ряд других стран, эксплуатирующих российскую авиатехнику, хотя точные контракты и объёмы поставок КТРВ раскрывает выборочно.
Турецкий аналог: программа GÖKDOĞAN
Турция развивает собственную ракету класса «воздух-воздух» средней дальности GÖKDOĞAN в рамках более широкой программы GÖKTUĞ, реализуемой TÜBİTAK SAGE совместно с Roketsan. GÖKDOĞAN разрабатывается как замена импортным AIM-120 на турецких F-16 и в перспективе — на истребителе национальной программы KAAN. Ракета прошла лётные испытания с пусками по воздушным мишеням, однако о полномасштабном серийном производстве и заявленных лётно-технических характеристиках, сопоставимых по детализации с AIM-120 или Р-77-1, открытые официальные данные пока ограничены.
Стратегическая логика проекта GÖKDOĞAN схожа с логикой турецких программ в других классах вооружений — снижение зависимости от политически обусловленных экспортных ограничений США (аналогичный мотив прослеживается в материале о системах Patriot и SİPER) и создание базы для дальнейшей модернизации без необходимости согласования с иностранным производителем. С AMRAAM и Р-77-1 ракету GÖKDOĞAN напрямую сравнивать пока преждевременно: последние — серийные системы с многолетней историей боевого применения, тогда как турецкая ракета проходит этап лётных испытаний и наращивания темпа производства.
Боевое применение и конфликт на Украине
Обе ракеты активно применяются в текущих конфликтах, что делает оценку их реальной эффективности предметом споров между официальными заявлениями сторон и независимыми расчётами. Украинские ВВС получили AIM-120 вместе с истребителями F-16 западного производства; официальные подтверждённые данные о числе успешных пусков AMRAAM в реальных боевых условиях ограничены и в основном опираются на заявления украинской стороны, которые нуждаются в независимой проверке.
Российская сторона заявляет о применении Р-77-1 с истребителей Су-35С по украинским целям, включая случаи поражения на больших дальностях. Такие заявления Минобороны России носят официальный характер и не всегда поддаются независимой верификации; западные и украинские источники, включая OSINT-аналитиков, в ряде случаев публиковали альтернативные оценки обстоятельств отдельных инцидентов. При отсутствии независимо подтверждённых данных корректно рассматривать подобные эпизоды как предмет продолжающейся верификации, а не установленный факт.
| Аспект | AIM-120 AMRAAM | Р-77-1 |
|---|---|---|
| Статус производства | Серийное, с ежегодным наращиванием объёмов по контрактам Пентагона | Серийное на мощностях КТРВ; объёмы официально не раскрываются |
| Модернизационный резерв | Активно развивается (AIM-120D-3, разработка перспективного AIM-260) | Модернизации КТРВ анонсируются реже в открытых источниках |
| Совместимость с сетецентрическими системами | Интегрирован в архитектуру Link 16 и NASAMS | Интеграция определяется бортовым комплексом носителя (Су-35С, Су-57) |
Преимущества и ограничения каждой ракеты
Сильная сторона AIM-120 — широчайшая экосистема носителей и союзников-эксплуатантов, что упрощает логистику и совместные операции НАТО, а также непрерывный цикл модернизации, подкреплённый крупными многолетними контрактами Пентагона. Ограничение — политическая зависимость стран-покупателей от решений США по экспортным лицензиям, что периодически становится фактором во внешней политике (в том числе применительно к Турции).
Сильная сторона Р-77-1 — интеграция с новейшими российскими истребителями и относительно низкая стоимость производства внутри вертикально интегрированного холдинга КТРВ. Ограничение — меньшая, чем у AMRAAM, база стран-эксплуатантов вне традиционных покупателей российской техники, а также более скромная по открытым данным дальность по сравнению с последними версиями американской ракеты.
Часто задаваемые вопросы
Кто производит AIM-120 AMRAAM?
Ракету производит американская компания RTX (бывшая Raytheon) по заказу Пентагона и на экспорт через механизм Foreign Military Sales.
Кто производит Р-77-1?
Р-77-1 разработана ОКБ «Вымпел» и выпускается в составе российского концерна «Тактическое ракетное вооружение» (КТРВ).
Какая ракета летит дальше — AIM-120 или Р-77-1?
По открытым инженерным оценкам, современный AIM-120D-3 обладает большей дальностью пуска, чем Р-77-1, что частично объясняется меньшим аэродинамическим сопротивлением хвостовой аэродинамической схемы по сравнению с решётчатыми рулями. Официальные точные значения обе стороны не раскрывают.
Почему у Р-77-1 решётчатые рули, а у AIM-120 — обычное оперение?
Это разные конструкторские школы. Решётчатые рули дают лучшую управляемость на больших углах атаки и предсказуемое поведение при разных скоростях, но создают дополнительное сопротивление. Хвостовое оперение AIM-120 эффективнее с точки зрения аэродинамики на маршевом участке, что помогает увеличить дальность.
Какие истребители несут AIM-120?
F-16, F-15, F/A-18, F-22 и F-35, а также наземный зенитный комплекс NASAMS.
Какие истребители несут Р-77-1?
Су-35С, Су-57, МиГ-29/35 и модернизированный МиГ-31БМ.
Есть ли у Турции собственный аналог этих ракет?
Да, Турция разрабатывает ракету GÖKDOĞAN в рамках программы GÖKTUĞ (TÜBİTAK SAGE и Roketsan) как замену импортным AIM-120 на турецких F-16 и перспективном истребителе KAAN.
GÖKDOĞAN уже стоит на вооружении?
Ракета прошла этап лётных испытаний, но открытые официальные данные о полномасштабном серийном производстве и принятии на вооружение в объёме, сопоставимом с AIM-120 или Р-77-1, пока ограничены.
В чём разница между Р-77 и Р-77-1?
Р-77-1 — модернизация базовой Р-77 с новой активной радиолокационной головкой самонаведения 9Б-1103М-350 и улучшенным двигателем, что увеличило дальность и помехозащищённость по сравнению с исходной версией.
Сколько стран эксплуатируют AIM-120?
По открытым данным — более 40 стран, включая практически всех операторов истребителей семейства F-16 и F-15 в составе НАТО и партнёров США.
Применялись ли эти ракеты на Украине?
Да, обе стороны конфликта применяют ракеты своего класса: украинские F-16 несут AIM-120, российские Су-35С — Р-77-1. Точные данные об эффективности применения в конкретных эпизодах не всегда независимо верифицированы и часто опираются на заявления сторон конфликта.
Что означает аббревиатура AMRAAM?
Advanced Medium-Range Air-to-Air Missile — «усовершенствованная ракета класса воздух-воздух средней дальности».
Что означает обозначение РВВ-СД?
Экспортное обозначение Р-77-1 — «ракета воздушного боя средней дальности».
Есть ли у США преемник AIM-120?
Да, в разработке находится перспективная ракета AIM-260 JATM, о которой RTX и Lockheed Martin публиковали ограниченную открытую информацию.
Какая боевая часть у AIM-120 и Р-77-1?
AIM-120 несёт осколочно-фугасную боевую часть массой около 18 кг, Р-77-1 — осколочно-стержневую боевую часть массой около 22,5 кг.
Можно ли использовать AIM-120 на турецких F-16?
Да, турецкие F-16, включая перспективные Block 70/72, штатно интегрированы с ракетами семейства AIM-120 через механизм Foreign Military Sales.
Источники и методология
Технические характеристики приведены на основе открытых материалов производителей (RTX, КТРВ), данных Министерства обороны США и открытых оценок специализированных изданий по авиационным вооружениям (Jane’s, Air & Space Forces Magazine). Данные о боевом применении в текущих конфликтах основаны на официальных заявлениях сторон (Минобороны России, ВВС Украины), которые приводятся с указанием источника и без утверждения их безусловной достоверности там, где независимая проверка невозможна. Точные значения дальности пуска обеими сторонами официально не раскрываются; в статье используются диапазоны, встречающиеся в открытых инженерных оценках.
Дата обновления материала: 18 сентября 2026 года.
