Radar AESA: que es, como funciona y por que domina la aviacion militar moderna
El radar AESA es la tecnologia de deteccion que redefinio el combate aereo moderno: sin partes moviles, con miles de emisores independientes y una capacidad de rastreo que ningun radar mecanico puede igualar.
De un Vistazo
| Nombre completo | Active Electronically Scanned Array (Conjunto de Barrido Electronico Activo) |
| Categoria | Sistema de radar aeroespacial y naval |
| Primer uso operativo | Decada de 1990 (programas militares de EE. UU. y Japon) |
| Plataformas tipicas | Cazas de 4.5 y 5.ª generacion, buques de guerra, sistemas de defensa aerea |
| Ventaja principal | Multiples haces simultaneos, sin partes mecanicas moviles, baja probabilidad de interceptacion |
| Paises productores destacados | Estados Unidos, Turquia, Francia, Reino Unido, Israel, China, Rusia, Japon |
Introduccion
Cuando un caza moderno detecta, clasifica y apunta a varios objetivos a la vez sin que el piloto note ningun retraso, la razon casi siempre es la misma: lleva un radar AESA. Este tipo de radar ha sustituido de forma progresiva a los sistemas mecanicos de barrido en las fuerzas aereas mas avanzadas del mundo, y se ha convertido en un componente casi obligatorio en cualquier programa de caza de nueva generacion.
En este articulo explicamos que es exactamente un radar AESA, como funciona a nivel de ingenieria, que ventajas ofrece frente a las generaciones anteriores, quien lo fabrica y lo utiliza, y cual es su papel dentro de la industria de defensa turca, donde programas como el KAAN dependen directamente de esta tecnologia.
Definicion: que es un radar AESA

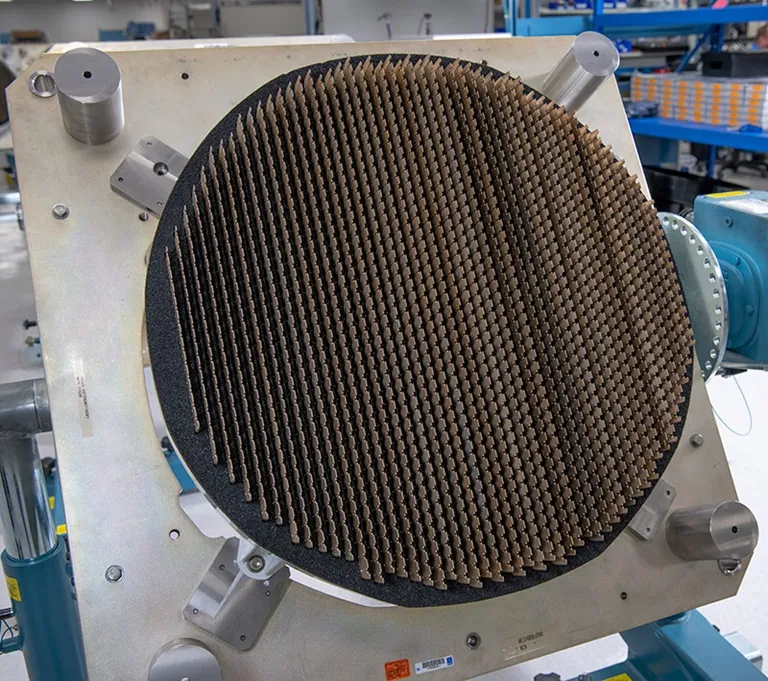

Un radar AESA (Active Electronically Scanned Array) es un radar de barrido electronico activo compuesto por cientos o miles de pequenos modulos transmisores-receptores (TRM), cada uno capaz de emitir y recibir senal de radiofrecuencia de forma independiente. A diferencia de los radares mecanicos tradicionales, que giran una antena fisica para escanear el espacio, el radar AESA dirige el haz electronicamente cambiando la fase de la senal en cada modulo, sin mover ninguna pieza.
Esta arquitectura permite que el radar genere varios haces de forma simultanea, cambie de direccion en microsegundos y combine funciones que antes requerian sistemas separados: deteccion aire-aire, mapeo de tierra, guerra electronica y comunicaciones seguras, todo desde el mismo conjunto de antenas.
Historia: origen y evolucion del radar AESA
Las raices del radar de array en fase se remontan a la decada de 1960, cuando programas militares estadounidenses comenzaron a experimentar con antenas de barrido electronico para sistemas de defensa antimisiles. Sin embargo, los primeros sistemas eran de tipo PESA (Passive Electronically Scanned Array), con un unico transmisor central que distribuia la senal a la antena mediante desfasadores.
El salto al AESA llego en los anos ochenta y noventa, cuando los avances en semiconductores de arseniuro de galio (GaAs) permitieron miniaturizar los modulos transmisores-receptores lo suficiente como para integrar miles de ellos en el morro de un caza. Estados Unidos fue pionero con el radar AN/APG-77 del F-22 Raptor, seguido poco despues por Japon con el radar del Mitsubishi F-2. Desde entonces, la tecnologia se ha extendido a casi todas las fuerzas aereas de primer nivel, incluyendo el programa turco de radar nacional Murad, desarrollado por ASELSAN para el caza KAAN.
Ficha tecnica y parametros clave
Aunque cada modelo de radar AESA varia segun el fabricante y la plataforma, existen parametros tecnicos comunes que permiten comparar sistemas entre si. La tabla siguiente resume los mas relevantes.
| Parametro | Descripcion tipica |
|---|---|
| Numero de modulos TRM | 800 a 2.000+ segun el tamano de la antena |
| Material semiconductor | Arseniuro de galio (GaAs) o nitruro de galio (GaN) en sistemas modernos |
| Alcance de deteccion (caza tipico) | 150 a 250 km contra un objetivo de firma de 3 m² aproximadamente |
| Numero de blancos rastreados | Decenas de forma simultanea (track-while-scan) |
| Tiempo de reconfiguracion del haz | Microsegundos, sin movimiento mecanico |
| Funciones adicionales | Guerra electronica, comunicaciones de banda ancha, deteccion de misiles |
Como funciona un radar AESA
El principio de funcionamiento se basa en la interferencia constructiva de ondas electromagneticas. Cada modulo TRM emite una senal con una fase ligeramente distinta respecto a sus vecinos; al combinarse en el espacio, estas ondas forman un frente que se comporta como un unico haz dirigido en una direccion precisa. Cambiando electronicamente el desfase de cada modulo, el radar puede reorientar el haz en cualquier direccion dentro de su campo de vision sin mover fisicamente la antena.
Gracias a esta flexibilidad, un radar AESA puede ejecutar varias tareas a la vez: mientras rastrea un grupo de cazas enemigos con un haz, puede usar otro haz para mapear el terreno o detectar una amenaza de guerra electronica. Ademas, al poder variar la potencia y frecuencia de cada modulo de forma practicamente aleatoria, resulta mucho mas dificil de detectar e interferir que un radar mecanico, lo que reduce su probabilidad de interceptacion (LPI, Low Probability of Intercept).
Quien lo usa: paises y fuerzas armadas
El radar AESA se ha convertido en un estandar entre las fuerzas aereas con capacidad industrial avanzada. La siguiente tabla recoge algunos de los principales operadores y las plataformas donde lo integran.
| Pais | Plataforma con radar AESA |
|---|---|
| Estados Unidos | F-22 Raptor, F-35 Lightning II, F-15EX, F/A-18E/F Super Hornet |
| Turquia | KAAN (radar Murad de ASELSAN), modernizaciones del F-16 |
| Francia | Rafale (radar RBE2-AA) |

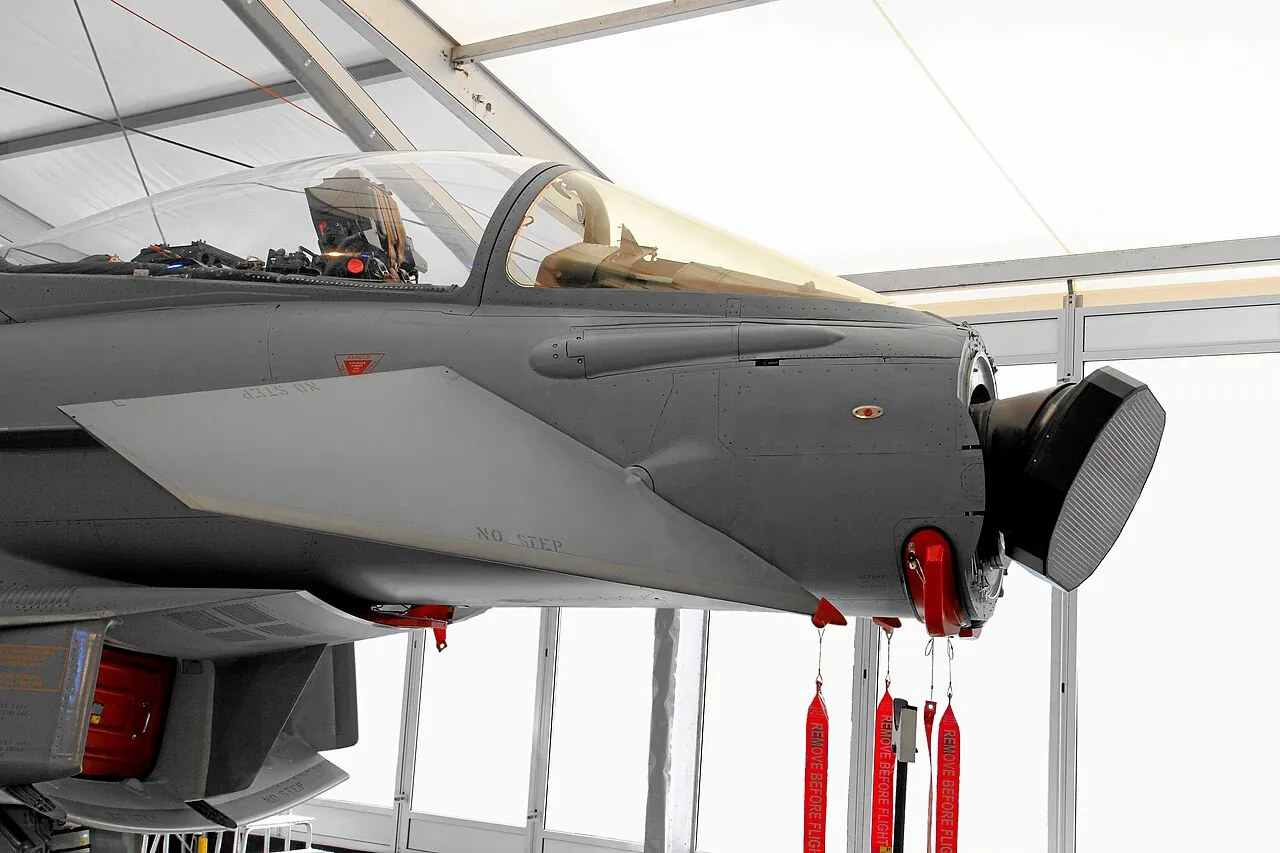

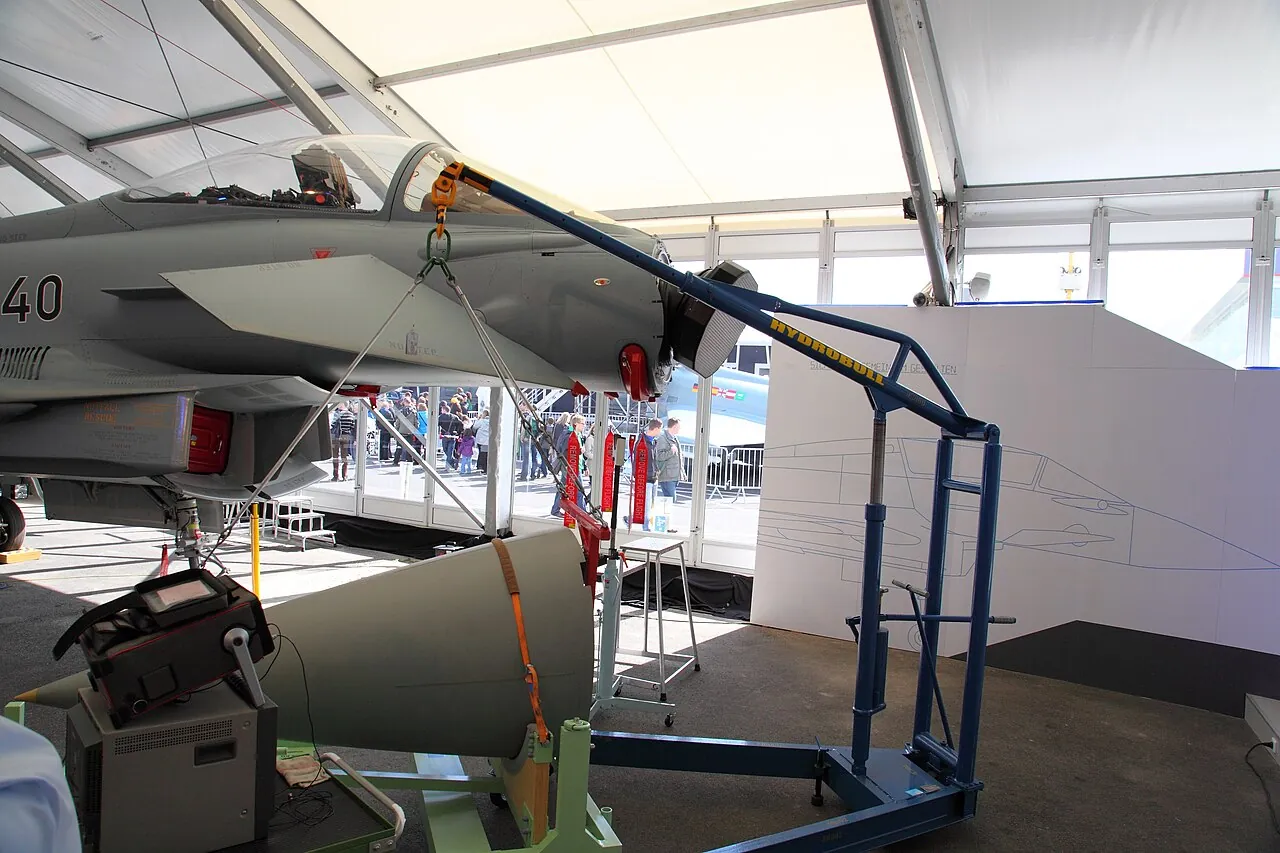

| Reino Unido | Eurofighter Typhoon (radar Captor-E, en despliegue progresivo) |
| China | J-20, J-16, J-10C |
| Rusia | Su-57 (radar Byelka) |
| Japon | Mitsubishi F-2, F-35A |
| Israel | F-35I Adir, modernizaciones de F-15 y F-16 |
Quien lo produce
La fabricacion de radares AESA esta concentrada en un numero reducido de empresas con capacidad para disenar semiconductores de microondas de alta potencia. Entre los principales fabricantes destacan Raytheon y Northrop Grumman en Estados Unidos, Thales en Francia, Leonardo en Italia (a traves del consorcio Euroradar para el Captor-E), y ASELSAN en Turquia, que desarrollo el radar nacional Murad para el caza KAAN sin depender de licencias extranjeras, un hito relevante para la soberania tecnologica de la industria de defensa turca.
Quien lo vende: historial de exportacion
A diferencia de otros sistemas de armamento, el radar AESA rara vez se exporta como componente aislado, ya que suele integrarse directamente en la plataforma aerea que lo incorpora de fabrica. Estados Unidos ha autorizado la exportacion de cazas equipados con AESA (F-35, F-15EX) a aliados seleccionados bajo estrictos controles ITAR. Francia ha exportado el Rafale con su radar RBE2-AA a India, Egipto, Catar, Grecia, Croacia e Indonesia. Turquia, por su parte, mantiene el radar Murad como tecnologia de uso nacional en el KAAN, aunque no se descarta una futura oferta de exportacion una vez el programa alcance la madurez operativa completa.
Uso operativo: ejemplos reales
El radar AESA ha demostrado su valor en escenarios operativos reales. Los cazas F-22 y F-35 lo han utilizado en misiones de superioridad aerea y ataque de precision en Oriente Medio, donde su capacidad para rastrear multiples objetivos aereos y terrestres de forma simultanea ha resultado decisiva en operaciones de coordinacion con otras plataformas. El Rafale frances ha empleado el RBE2-AA en misiones sobre Libia, Mali y Siria, combinando deteccion aerea con mapeo terrestre de alta resolucion para apoyo a tropas. Estos casos confirman que la ventaja del AESA no es solo teorica, sino que se traduce en una clara superioridad de conciencia situacional en combate real.
Ventajas del radar AESA
- No tiene partes mecanicas moviles, lo que reduce el mantenimiento y aumenta la fiabilidad.
- Puede generar multiples haces simultaneos para rastrear varios objetivos a la vez.
- Cambia de frecuencia y potencia de forma casi aleatoria, dificultando su deteccion e interferencia (LPI).
- Combina funciones de radar, guerra electronica y comunicaciones en un unico sistema.
- Ofrece mayor alcance de deteccion y mejor resolucion frente a objetivos de firma reducida.
Desventajas y limitaciones
- Coste de desarrollo y fabricacion muy elevado, especialmente en semiconductores GaN.
- Requiere una infraestructura industrial avanzada, lo que limita el numero de paises capaces de producirlo.
- El campo de vision del haz suele estar limitado a un cono de unos 120 grados por antena, salvo que se usen configuraciones multiples.
- La generacion de calor en los modulos TRM exige sistemas de refrigeracion complejos.
Comparativa con otros tipos de radar
Frente al radar mecanico convencional y al radar PESA, el AESA ofrece ventajas claras en velocidad, fiabilidad y resistencia a la guerra electronica, como resume la siguiente tabla.
| Tipo de radar | Partes moviles | Haces simultaneos | Resistencia a interferencia |
|---|---|---|---|
| Mecanico convencional | Si (antena giratoria) | Uno | Baja |
| PESA (barrido pasivo) | No (desfasadores) | Limitado | Media |
| AESA (barrido activo) | No | Multiples | Alta |
Situacion actual y perspectiva futura
Hoy el radar AESA es un requisito practicamente obligatorio en cualquier programa de caza de nueva generacion, y su evolucion se dirige hacia el uso de nitruro de galio (GaN), que ofrece mayor potencia y eficiencia termica que el arseniuro de galio tradicional. Turquia, con el radar Murad de ASELSAN integrado en el KAAN, se ha sumado al reducido grupo de paises con capacidad propia de diseno y produccion de esta tecnologia, un desarrollo que fortalece su autonomia estrategica en el sector aeroespacial. A medio plazo, se espera que el AESA se combine cada vez mas con inteligencia artificial para automatizar la priorizacion de amenazas y la gestion de multiples sensores en tiempo real.
Conclusion
El radar AESA representa uno de los saltos tecnologicos mas importantes en la aviacion militar de las ultimas tres decadas. Su capacidad para operar sin partes moviles, rastrear multiples objetivos y resistir la guerra electronica lo ha convertido en un componente central de los cazas de 4.5 y 5.ª generacion en todo el mundo, incluido el programa turco KAAN. Comprender su funcionamiento es clave para entender por que las fuerzas aereas modernas invierten tantos recursos en esta tecnologia.
Preguntas Frecuentes
Que significa AESA?
AESA son las siglas de Active Electronically Scanned Array, es decir, conjunto de barrido electronico activo, un tipo de radar sin partes mecanicas moviles.
En que se diferencia el AESA de un radar mecanico?
El radar mecanico gira una antena fisica para escanear el espacio, mientras que el AESA dirige el haz electronicamente cambiando la fase de la senal en cada modulo, sin movimiento mecanico.
Que es un radar PESA y en que se diferencia del AESA?
El PESA (Passive Electronically Scanned Array) usa un unico transmisor central distribuido por desfasadores, mientras que el AESA tiene un transmisor-receptor independiente en cada modulo, lo que le da mayor flexibilidad.
Cuantos modulos TRM tiene un radar AESA tipico?
Depende del tamano de la antena y la plataforma, pero los radares de caza suelen tener entre 800 y mas de 2.000 modulos transmisores-receptores.
Que alcance tiene un radar AESA de caza?
El alcance varia segun el sistema y el objetivo, pero los radares AESA de caza modernos suelen detectar blancos de firma reducida entre 150 y 250 kilometros aproximadamente.
Que es la probabilidad de interceptacion baja (LPI)?
Es la capacidad del radar de variar frecuencia y potencia de forma casi aleatoria para dificultar que sistemas de guerra electronica enemigos detecten su emision.
Que material se usa en los modulos del radar AESA?
Tradicionalmente arseniuro de galio (GaAs), aunque los sistemas mas recientes incorporan nitruro de galio (GaN) por su mayor potencia y eficiencia termica.
Turquia tiene su propio radar AESA?
Si, ASELSAN desarrollo el radar nacional Murad, integrado en el caza turco KAAN, lo que situa a Turquia entre los pocos paises con capacidad propia en esta tecnologia.

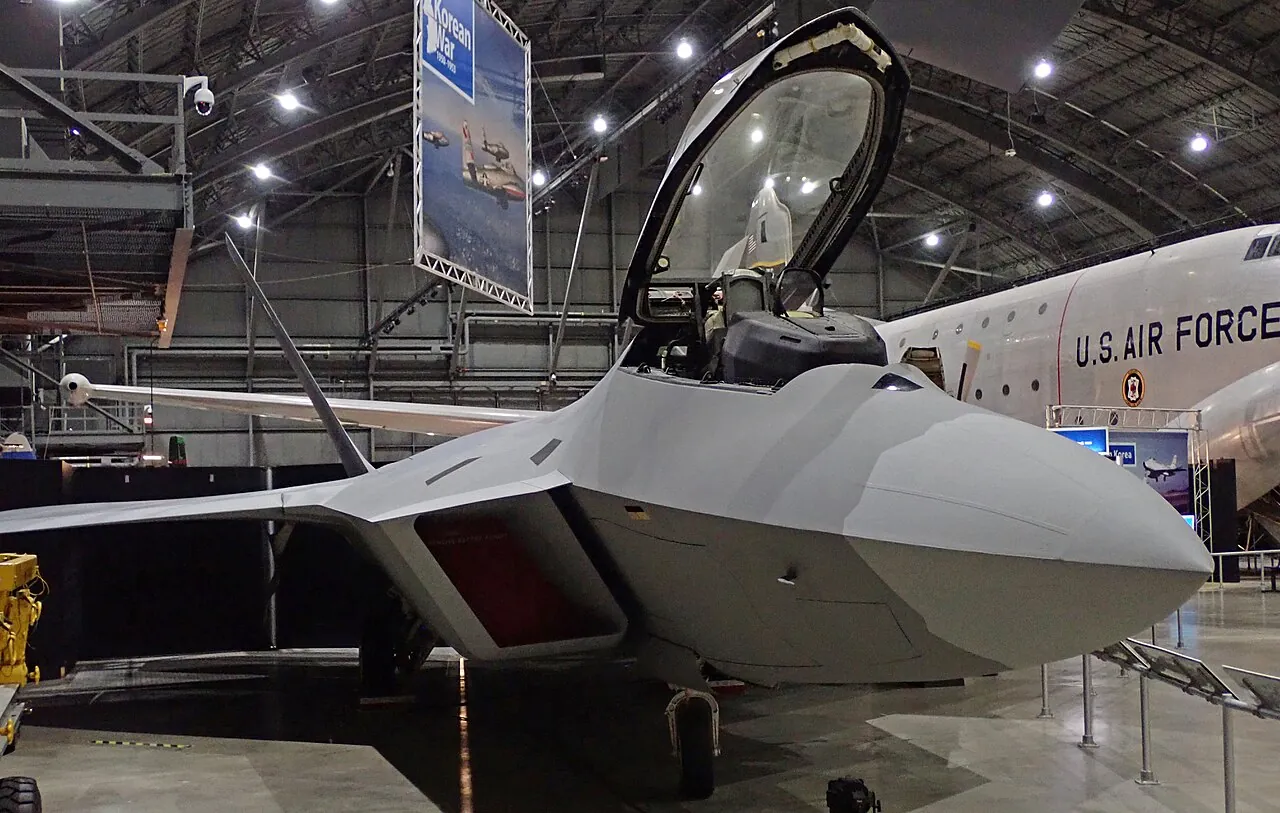

Que caza fue pionero en usar radar AESA?
El F-22 Raptor estadounidense, con el radar AN/APG-77, fue uno de los primeros cazas operativos en incorporar un radar AESA de forma integral.
El radar AESA se puede usar tambien en barcos?
Si, existen versiones navales de radar AESA integradas en sistemas de defensa aerea de buques de guerra para deteccion y seguimiento de multiples amenazas.
Cuantos objetivos puede rastrear un radar AESA a la vez?
Gracias a su capacidad de generar multiples haces, un radar AESA puede rastrear decenas de objetivos de forma simultanea mediante la tecnica de track-while-scan.
Por que el radar AESA es tan caro?
Por el coste de fabricar miles de modulos semiconductores de alta precision y la infraestructura industrial necesaria para integrarlos y probarlos.
El radar AESA sustituye completamente a la guerra electronica?
No, pero puede realizar funciones basicas de guerra electronica gracias a su flexibilidad para emitir en distintas frecuencias, complementando a los sistemas dedicados.
Que paises fabrican radares AESA ademas de Estados Unidos?
Francia, Reino Unido (a traves de Euroradar), Rusia, China, Japon, Israel y Turquia cuentan con programas propios de radar AESA.
Cual es el futuro del radar AESA?
La tendencia apunta hacia el uso de nitruro de galio, mayor integracion con inteligencia artificial para gestion de amenazas, y fusion de sensores en tiempo real con otras plataformas.
