Tecnologia furtiva (Stealth) y Seccion Radar (RCS): que son y como se diseña un caza invisible al radar
Un caza furtivo no es invisible al ojo humano, sino al radar: reducir su seccion transversal de radar (RCS) a la de un pajaro es el objetivo central de toda la ingenieria stealth moderna.
De un Vistazo
| Nombre completo | Tecnologia Furtiva (Stealth) y Radar Cross Section (RCS) |
| Categoria | Principio de diseno aeroespacial para reduccion de firma radar |
| Unidad de medida del RCS | Metros cuadrados (m²), a menudo expresados en decibelios (dBsm) |
| Metodos principales | Forma facetada/curva, materiales absorbentes de radar (RAM), gestion termica |
| Primer caza furtivo operativo | F-117 Nighthawk (Estados Unidos, decada de 1980) |
| Paises con cazas furtivos propios | Estados Unidos, China, Rusia, Turquia (KAAN, en desarrollo) |
Introduccion
Cuando se habla de aviones «invisibles al radar», en realidad se esta hablando de un principio de ingenieria mucho mas preciso: la reduccion deliberada de la seccion transversal de radar, conocida por sus siglas en ingles RCS (Radar Cross Section). La tecnologia furtiva, o stealth, es el conjunto de tecnicas de diseno y materiales que permiten a una aeronave reducir drasticamente esta firma, dificultando su deteccion por sistemas de radar convencionales.
En este articulo explicamos que es el RCS, como se logra reducirlo, que paises cuentan con cazas furtivos operativos, y el papel del programa turco KAAN, disenado desde su concepcion con principios avanzados de baja firma radar.
Definicion: que es el RCS y la tecnologia furtiva
La seccion transversal de radar (RCS, Radar Cross Section) es una medida que representa la cantidad de energia de radar que un objeto refleja de vuelta hacia el radar que la emitio. Cuanto menor sea el RCS de una aeronave, mas dificil resulta detectarla a una distancia determinada, ya que la senal reflejada que regresa al receptor del radar es mucho mas debil.
La tecnologia furtiva, o stealth, es el conjunto de principios de diseno —forma de la aeronave, materiales absorbentes de radar, gestion de la firma infrarroja y acustica— que se aplican de forma integral para minimizar el RCS y otras firmas detectables. No se trata de una unica tecnica, sino de un enfoque de diseno global que afecta a cada aspecto de la aeronave, desde la forma del fuselaje hasta la ubicacion interna del armamento.
Historia: del F-117 al KAAN turco

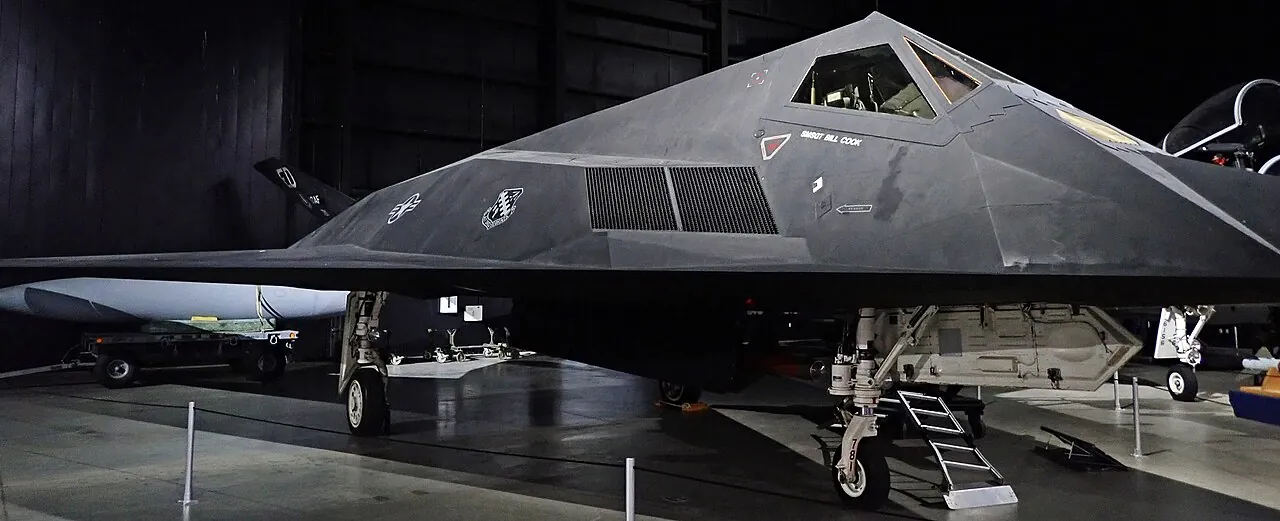

Los fundamentos teoricos de la reduccion de firma radar se desarrollaron en la Union Sovietica en la decada de 1960, con el trabajo del fisico Pyotr Ufimtsev sobre difraccion electromagnetica, cuyas ecuaciones fueron posteriormente aprovechadas por ingenieros estadounidenses de Lockheed para disenar el F-117 Nighthawk, el primer caza operativo construido especificamente con principios furtivos, presentado en la decada de 1980.
El F-22 Raptor y el F-35 Lightning II perfeccionaron el concepto combinando formas mas aerodinamicas con materiales absorbentes avanzados, en lugar del diseno facetado angular del F-117. China desarrollo posteriormente el J-20, y Rusia el Su-57, ampliando el grupo de paises con cazas furtivos operativos o en fase avanzada de desarrollo. Turquia se ha sumado a este selecto grupo con el programa KAAN, disenado desde el inicio con principios de baja firma radar integrados en su arquitectura, incluyendo bahias internas de armamento y forma optimizada del fuselaje.
Ficha tecnica: tecnicas de reduccion de RCS
La reduccion del RCS se logra mediante una combinacion de tecnicas de diseno y materiales que actuan sobre distintos aspectos de la firma radar de la aeronave.
| Tecnica | Descripcion | Ejemplo |
|---|---|---|
| Forma facetada o curva | Superficies disenadas para reflejar la energia de radar lejos del emisor | F-117 (facetado), F-22 (curvas suaves) |
| Materiales absorbentes de radar (RAM) | Recubrimientos que absorben energia electromagnetica en lugar de reflejarla | Recubrimiento del F-35 |

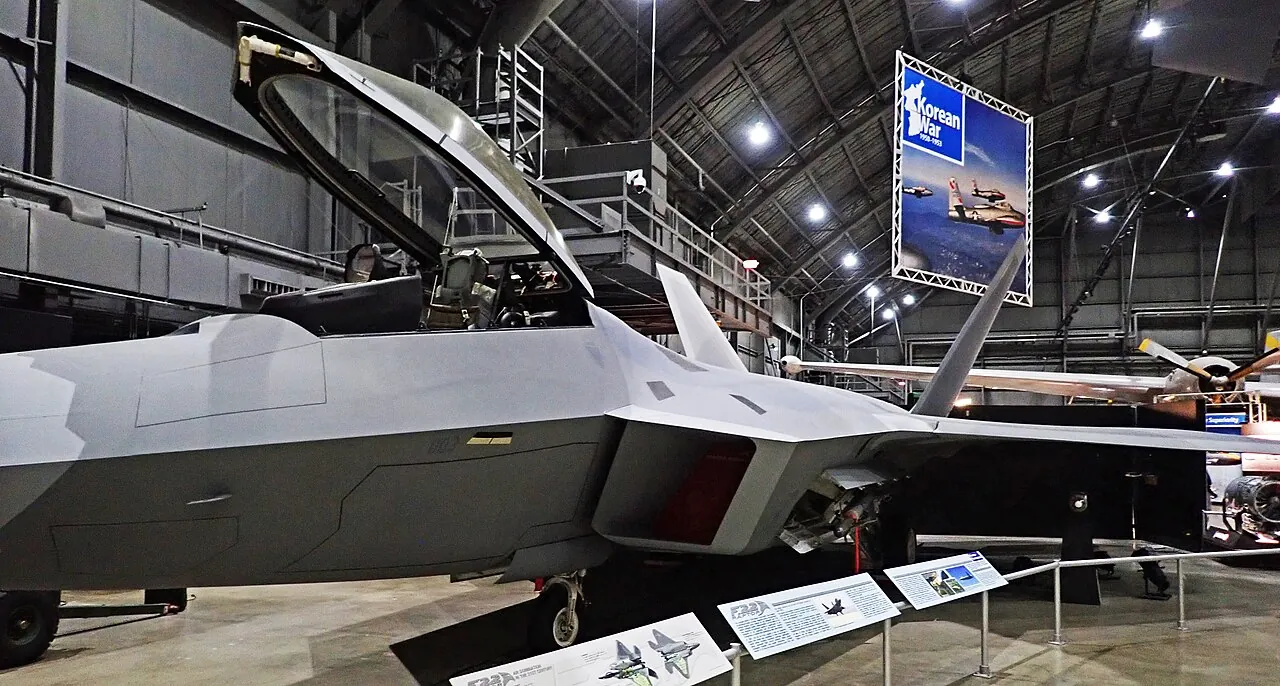

| Bahias de armamento internas | Ocultar misiles y bombas dentro del fuselaje en lugar de bajo el ala | KAAN, F-22, F-35 |
| Gestion de bordes y alineacion | Alinear bordes de superficies para concentrar reflejos en pocas direcciones | Bordes de ala paralelos a la deriva |
| Reduccion de firma infrarroja | Toberas especiales para dispersar el calor del motor | F-22, KAAN |
Como funciona la reduccion de firma radar
Cuando una onda de radar impacta contra un objeto, parte de la energia se refleja de vuelta hacia el radar y parte se dispersa en otras direcciones. El diseno furtivo busca maximizar la dispersion y minimizar el reflejo directo hacia el emisor, orientando las superficies del avion en angulos calculados para que la energia reflejada se aleje del radar en lugar de regresar a el.
Los materiales absorbentes de radar complementan esta estrategia geometrica absorbiendo parte de la energia electromagnetica que incide sobre la superficie, convirtiendola en calor de baja intensidad en lugar de reflejarla. Ademas, ocultar el armamento en bahias internas, alinear los bordes de las superficies de control y reducir al minimo elementos externos como antenas o sensores expuestos contribuye a mantener el RCS lo mas bajo posible en todas las direcciones de deteccion relevantes.
Quien lo usa: paises y cazas furtivos
Un numero reducido de paises cuenta con cazas furtivos operativos o en fase avanzada de desarrollo, como resume la siguiente tabla.
| Pais | Caza furtivo |
|---|---|
| Estados Unidos | F-22 Raptor, F-35 Lightning II |
| Turquia | KAAN (en desarrollo, primer vuelo realizado) |
| China | J-20, J-35 |
| Rusia | Su-57 |
| Corea del Sur | KF-21 Boramae (furtividad parcial) |
Quien lo produce
El desarrollo de tecnologia furtiva exige capacidades muy avanzadas en aerodinamica, ciencia de materiales y modelado electromagnetico computacional. Lockheed Martin lidera en Estados Unidos con el F-22 y el F-35; TUSAŞ (Turkish Aerospace) desarrolla el KAAN en Turquia, con ASELSAN aportando sistemas electronicos integrados que respetan los principios de baja firma; Chengdu Aircraft Corporation desarrolla el J-20 chino; y Sujoi (Sukhoi) es responsable del Su-57 ruso. El KAAN representa el primer programa turco de caza disenado desde el origen bajo principios furtivos integrales.
Quien lo vende: control estricto de exportacion
La tecnologia furtiva se encuentra entre las mas protegidas del mundo debido a su enorme valor estrategico. Estados Unidos ha exportado el F-35 a un numero limitado de aliados de la OTAN y socios estrategicos bajo estrictos controles ITAR, mientras que el F-22 nunca ha sido autorizado para exportacion, ni siquiera a aliados cercanos. Turquia mantiene el KAAN como programa de desarrollo nacional prioritario, con interes ya expresado por paises como Indonesia y Pakistan para una futura colaboracion o adquisicion una vez el programa alcance la madurez operativa completa.
Uso operativo: la furtividad puesta a prueba
El F-117 Nighthawk demostro el valor operativo de la tecnologia furtiva durante la Guerra del Golfo de 1991, volando cientos de misiones sin ser derribado por la densa red de defensa aerea irakí. Sin embargo, un F-117 fue derribado en 1999 durante la campana de Kosovo por un sistema de defensa aerea sovietico operado con tacticas creativas, lo que demostro que la furtividad reduce pero no elimina por completo el riesgo de deteccion. El F-35 ha sido empleado en operaciones reales en Oriente Medio, aprovechando su baja firma para misiones de penetracion en espacios aereos disputados.
Ventajas de la tecnologia furtiva
- Reduce drasticamente la distancia a la que un radar convencional puede detectar la aeronave.
- Aumenta la probabilidad de supervivencia en misiones sobre territorio fuertemente defendido.
- Permite realizar ataques de sorpresa antes de que el enemigo pueda reaccionar.
- Complementa a otros sistemas, como el IRST y la guerra electronica, en una estrategia de deteccion reducida integral.
Desventajas y limitaciones
- No ofrece invisibilidad total: sensores como el IRST o radares de baja frecuencia pueden detectar aeronaves furtivas a ciertas distancias.
- El mantenimiento de los recubrimientos absorbentes de radar es costoso y complejo.
- El diseno furtivo limita en ocasiones la maniobrabilidad o la capacidad de carga externa.
- El coste de desarrollo y fabricacion es muy superior al de un caza convencional.
Comparativa de RCS aproximado
Aunque las cifras exactas son clasificadas, estimaciones publicas ofrecen una idea comparativa del orden de magnitud del RCS de distintos tipos de aeronaves.
| Tipo de aeronave | RCS aproximado estimado |
|---|---|
| Caza convencional (4.ª generacion) | 5-10 m² |
| Caza furtivo (5.ª generacion) | 0.001-0.05 m² (similar a un pajaro grande) |
| Bombardero furtivo (B-2) | Menor que un insecto, segun estimaciones publicas |
Situacion actual y perspectiva futura
La tecnologia furtiva continua siendo el estandar de referencia para cualquier programa de caza de nueva generacion, aunque su dominancia absoluta se ve cada vez mas desafiada por avances en IRST y radares de baja frecuencia capaces de detectar formas furtivas a ciertas distancias. El KAAN turco representa la apuesta de Turquia por no quedar fuera de esta categoria estrategica, integrando furtividad desde el diseno original en lugar de anadirla a posteriori. La tendencia futura apunta hacia un enfoque de «furtividad mas sensores», combinando baja firma radar con deteccion pasiva avanzada y guerra electronica para mantener la ventaja frente a las defensas aereas del futuro.
Conclusion
La tecnologia furtiva y la reduccion del RCS han transformado por completo el diseno de los cazas de combate modernos, priorizando la capacidad de evitar la deteccion sobre la velocidad o la maniobrabilidad pura. El desarrollo del KAAN confirma que Turquia ha asumido estos principios como requisito fundamental de su primer caza de nueva generacion, situandose entre el reducido grupo de paises capaces de disenar una aeronave furtiva desde cero.
Preguntas Frecuentes
Que significa RCS?
Radar Cross Section, seccion transversal de radar: una medida de la cantidad de energia de radar que un objeto refleja de vuelta hacia el emisor.
Un caza furtivo es invisible al ojo humano?
No, la furtividad se refiere a la reduccion de la firma detectable por radar y otros sensores, no a la invisibilidad visual.
Que fue el F-117 Nighthawk?
El primer caza operativo construido especificamente bajo principios de tecnologia furtiva, presentado por Estados Unidos en la decada de 1980.
El KAAN turco es un caza furtivo?
Si, fue disenado desde el origen con principios de baja firma radar, incluyendo bahias de armamento internas y forma optimizada del fuselaje.
Que son los materiales absorbentes de radar (RAM)?
Son recubrimientos especiales aplicados a la superficie de la aeronave que absorben parte de la energia electromagnetica del radar en lugar de reflejarla.
Un caza furtivo puede ser detectado alguna vez?
Si, sensores como el IRST o radares de baja frecuencia pueden detectarlo a ciertas distancias, aunque mucho mas cortas que contra un caza convencional.
Que ocurrio con el F-117 en Kosovo en 1999?
Fue derribado por un sistema de defensa aerea sovietico operado con tacticas creativas, demostrando que la furtividad reduce pero no elimina por completo el riesgo de deteccion.
Por que las bahias de armamento internas son importantes para la furtividad?
Porque llevar misiles y bombas bajo el ala aumenta significativamente la firma radar; ocultarlos dentro del fuselaje reduce el RCS de forma considerable.
Que caza chino es considerado furtivo?
El J-20 de Chengdu Aircraft Corporation es el principal caza furtivo operativo de China, junto con el mas reciente J-35.
El mantenimiento de un caza furtivo es mas costoso que uno convencional?
Si, los recubrimientos absorbentes de radar requieren mantenimiento especializado y frecuente para conservar sus propiedades de baja firma.
Que papel juega la gestion de la firma infrarroja en el diseno furtivo?
Complementa la reduccion de RCS dispersando el calor de los motores mediante toberas especiales, dificultando la deteccion por sensores IRST.
El F-22 sigue siendo el caza mas furtivo del mundo?
Es considerado uno de los mas avanzados en reduccion de RCS, aunque nunca fue exportado y su produccion finalizo hace anos.
Turquia planea exportar el KAAN?
Aunque actualmente es un programa de desarrollo nacional prioritario, ya existe interes expresado por paises como Indonesia y Pakistan para futuras colaboraciones.
El diseno furtivo afecta a la maniobrabilidad del avion?
Puede hacerlo en cierta medida, ya que algunas formas optimas para reducir el RCS no coinciden con las optimas para la maniobrabilidad aerodinamica pura.
Cual es el futuro de la tecnologia furtiva?
Se espera una combinacion cada vez mayor de furtividad con sensores pasivos avanzados y guerra electronica, ante el avance de los sistemas de deteccion capaces de contrarrestar el RCS reducido.
