AESA Radar Nedir? Modern Savaş Uçaklarının Gözleri Nasıl Çalışıyor?
AESA radar, bugün dünyanın en gelişmiş savaş uçaklarının omurgasını oluşturan teknolojidir. Birden fazla hedefe eş zamanlı kilit atabilmesi, elektronik savaş yapabilmesi ve neredeyse tespit edilemez olmasıyla geleneksel radarlardan köklü biçimde ayrılır. Peki bu teknoloji tam olarak nasıl çalışır? Türkiye’nin bu alanda nerede olduğunu biliyor musunuz?
AESA Radar Nedir?
AESA, İngilizce “Active Electronically Scanned Array” ifadesinin kısaltmasıdır. Türkçe karşılığıyla Aktif Elektronik Taramalı Dizi Radar demektir. Klasik radarlardan en temel farkı şudur: Geleneksel radarlar anteni fiziksel olarak döndürerek tarama yaparken, AESA radarlar binlerce küçük vericiden oluşan düz bir yüzeyle elektrik sinyali göndererek ışın demetini elektronik olarak her yöne anlık biçimde yönlendirebilir.
Bir benzetme yapalım: Klasik radar, bir el feneriyle karanlıkta etrafa bakıp sağa sola dönen bir bekçi gibidir. AESA radar ise aynı anda binlerce küçük LED ile her noktayı eş zamanlı aydınlatan bir güvenlik kamerası sistemi gibi çalışır.
Her bir alıcı-verici modülü (T/R modülü olarak da adlandırılır) bağımsız sinyal üretir ve alır. Bu modüller nano saniyeler içinde faz kayması yaparak ışın demetini birden fazla yönde eş zamanlı yönlendirebilir. Bir AESA radarında genellikle 1.000 ile 3.000 arasında T/R modülü bulunur.
Ne İşe Yarar?
AESA radarın temel işlevleri şunlardır:

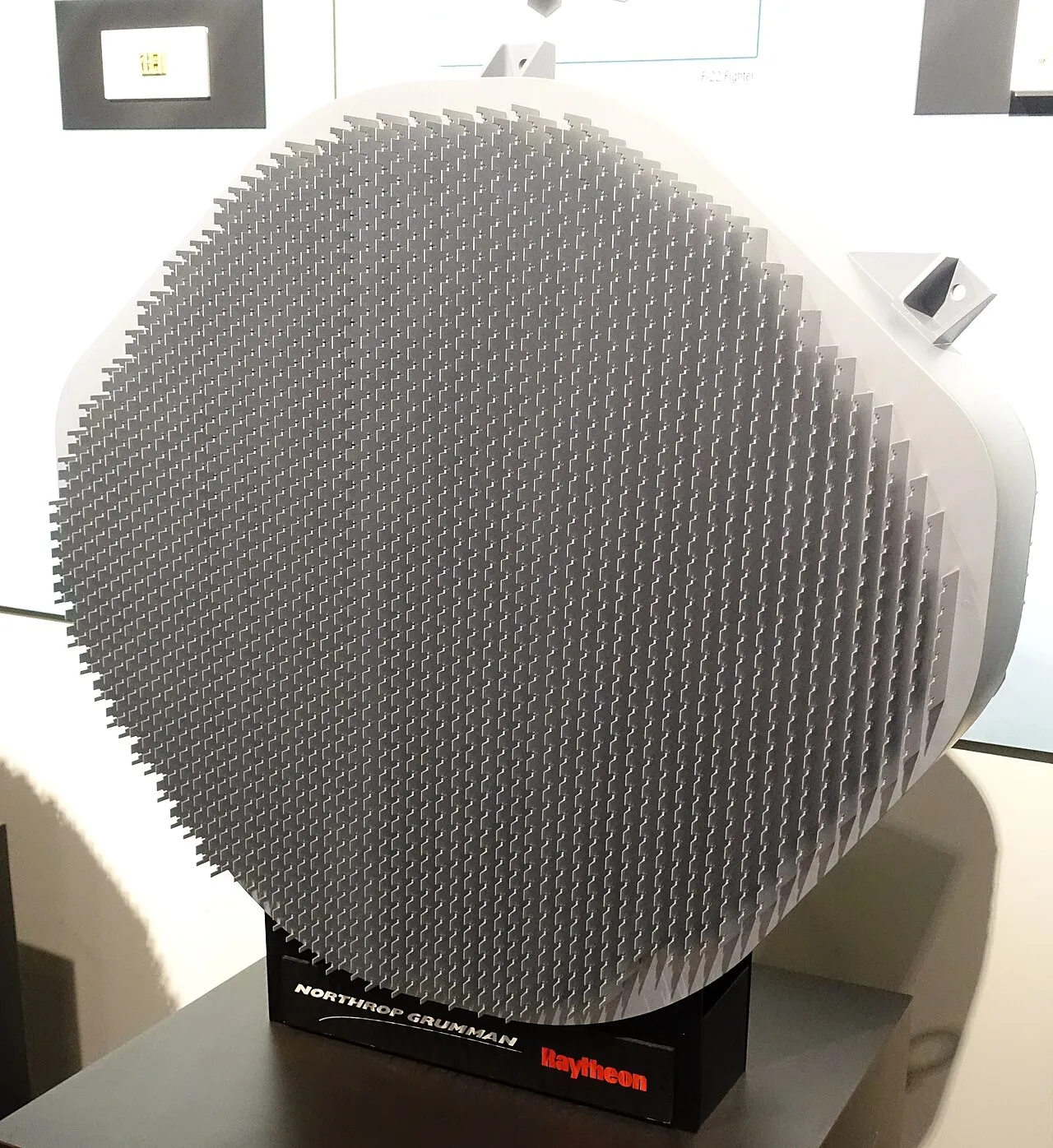

- Hava Hedef Takibi: Birden fazla hava hedefini eş zamanlı tespit edip takip edebilir. Örneğin F-22 Raptor’ün AN/APG-77 radarı aynı anda 100’den fazla hedefi takip edebilmektedir.
- Toprak Haritalama: Yüksek çözünürlüklü SAR (Sentetik Açıklıklı Radar) modunda çalışarak yüzlerce kilometre uzaktaki arazi ve deniz yüzeyini detaylıca haritalayabilir.
- Elektronik Harp Desteği: Radyo dalgası yayarak düşman radarlarını ve elektronik sistemlerini bozabilir ya da onları taklit edebilir.
- Veri Bağı Fonksiyonu: Uçaktan uçağa veri iletimi yapabilen bir iletişim anteni gibi de çalışabilir.
- Deniz Hedef Takibi: Gemi ve deniz altı periskopu gibi yüzey hedeflerini de tespit edebilir.
Nasıl Çalışır? Teknik Altyapı
AESA radarın kalbinde T/R (Transmit/Receive — Verici/Alıcı) modülleri bulunur. Her modül bir transistör, bir güç kuvvetlendirici, bir alıcı ve faz kaydırıcıdan oluşur. Gallium Arsenide (GaAs) ya da daha modern olan Gallium Nitride (GaN) malzemesi üzerine üretilen bu modüller milimetrik boyutlardadır.
İşleyiş şu şekildedir:
- Radar kontrol bilgisayarı, hangi yöne bakılacağını belirler.
- Her T/R modülü, bu hedefe göre hesaplanan mikro-saniyelik faz gecikmesiyle sinyal yayar.
- Binlerce modülden yayılan sinyaller belirli bir noktada üst üste binerek (interferans) güçlü bir ışın demeti oluşturur.
- Hedeften yansıyan sinyal yine tüm modüller tarafından alınır, işlenir ve hedef hakkında konum, hız, şekil bilgisi çıkarılır.
Tüm bu süreç mili-saniyeler içinde gerçekleştiği için radar, hareketli hedefleri bile rahatlıkla takip edebilir. Üstelik dalga boyu ve dalga biçimini anlık değiştirebildiğinden düşman elektronik harp sistemlerinin onu tanıması son derece güçtür.
Türkiye’deki AESA Radar Çalışmaları
Türkiye, AESA radar teknolojisini bağımsız olarak geliştirme hedefiyle yola çıkan az sayıda ülkeden biridir. Bu alandaki en kritik proje MURAD (Milli Uçak Radarı)‘dır.
MURAD Projesi
ASELSAN tarafından geliştirilen MURAD, Türkiye’nin yerli muharip uçağı KAAN (TF-X) için tasarlanan milli AESA radarıdır. Savunma Sanayii Başkanlığı’nın (SSB) yürüttüğü proje kapsamında:
- T/R modülleri GaN (Galyum Nitrür) teknolojisiyle üretilmektedir
- Yüksek çözünürlüklü hava-hava ve hava-yer modları desteklenmektedir
- Elektronik harp ve veri bağı entegrasyonu hedeflenmektedir
- İlk uçuş testleri F-16 platformunda gerçekleştirilmiştir
MURAD’ın yol haritası önemlidir: Türkiye, bu projeyle hem KAAN’ı hem de F-16 filo modernizasyonunu kapsayan bir radar ekosistemine sahip olmayı hedeflemektedir. SSB verilerine göre ASELSAN, GaN T/R modülü üretiminde yerlilik oranını sürekli artırmaktadır.
F-16 Modernizasyon Programı
Türkiye’nin mevcut F-16 filosuna yönelik Block 70/72 modernizasyon sürecinde ABD’den temin edilecek AN/APG-83 AESA radarları da gündeme gelmiştir. Bu radar, F-16’ların muharebesini köklü biçimde değiştirecek kapasitededir.
Dünyadaki AESA Radarlar
| Radar Adı | Platform | Ülke | Özellik |
|---|---|---|---|
| AN/APG-77 | F-22 Raptor | ABD | 100+ hedef takibi, LPI özelliği |
| AN/APG-81 | F-35 Lightning II | ABD | 360° sensör füzyonu, EW |
| AN/APG-83 SABR | F-16 Block 70 | ABD | F-22 teknolojisi F-16’ya |
| RBE2-AA | Rafale F3R | Fransa | MBDA füze entegrasyonu |
| CAPTOR-E | Eurofighter Typhoon | Avrupa | Döner AESA, geniş tarama açısı |
| IRBIS-E (PESA) | Su-35 | Rusya | Pasif tarama, yüksek güç |
| KLJ-7A | J-10C | Çin | AESA, ihracat modellerinde |
| MURAD | KAAN / F-16 | Türkiye | GaN tabanlı, milli geliştirme |
AESA ile PESA Arasındaki Fark
Sıklıkla karıştırılan iki kavram: AESA ve PESA. PESA (Passive Electronically Scanned Array — Pasif Elektronik Taramalı Dizi), merkezi bir vericide üretilen sinyali fazı kaydırarak yönlendiren daha eski bir teknolojididir. AESA’da ise her modül kendi sinyalini üretir.
Sonuç olarak AESA, PESA’ya göre çok daha güvenilirdir: Bir modül arızalandığında diğerleri çalışmaya devam eder. Bu “graceful degradation” (kademeli bozulma) özelliği askeri sistemler için kritik öneme sahiptir.
Avantajları
- Çok işlevlilik: Tek anten hem radar hem EW hem iletişim sistemi olarak kullanılabilir.
- Düşük Gözlenebilirlik (LPI): Çok geniş bir bant genişliğinde düşük güçle çalışarak düşman alıcılarından gizlenebilir.
- Güvenilirlik: Binlerce modülden biri arızalansa bile sistem çalışmaya devam eder. Ortalama arıza süreleri mekanik radarların 10 katı üzerindedir.
- Hız: Işın demetini milisaniyeler içinde hareket ettirebildiğinden çok hızlı hedefleri bile takip edebilir.
- Frekans Çevikliği: Kullanılan frekansı sürekli değiştirerek düşman karıştırma sistemlerine karşı dirençlidir.
Dezavantajları
- Maliyet: Üretim maliyeti PESA ve mekanik radarların çok üzerindedir. Bir T/R modülü üretimi hassas ve pahalı bir süreçtir.
- Termal Yönetim: Binlerce elektronik modülün ürettiği ısıyı yönetmek güçtür. Soğutma sistemleri önemli ağırlık ve hacim oluşturur.
- Geliştirme Süresi: Teknolojik bağımsızlık için T/R modülü ve GaN transistör üretiminde yerel yetenek şarttır; bu uzun yıllar alır.
- Bant Genişliği Kısıtları: Her AESA tasarımı belirli bir frekans bandına optimize edilir; geniş bant kapsama zordur.
Sık Sorulan Sorular
AESA radar sivil uçaklarda da kullanılıyor mu?
Sivil havacılıkta henüz yaygınlaşmamıştır. Ancak bazı özel jet radarları ve hava trafik kontrolü altyapısında benzer teknoloji kullanılmaktadır.
AESA radar stealth uçakları tespit edebilir mi?
Stealth uçaklar, belirli radar frekanslarında radar kesit alanını minimize edecek şekilde tasarlanmıştır. AESA radarlar birden fazla frekansta çalışabildiğinden stealth hedefleri tespit konusunda avantajlıdır; ancak bu teknolojik bir yarış olmaya devam etmektedir.
Türkiye AESA radarını ne zaman üretecek?
MURAD projesi kapsamında ASELSAN, F-16 ve KAAN için gerekli radarların yerli üretimine yönelik önemli kilometre taşlarını geride bırakmıştır. KAAN’ın ilk üretim serisine entegrasyon 2027-2028 hedeflenmektedir.
Bir AESA radar kaç T/R modülünden oluşur?

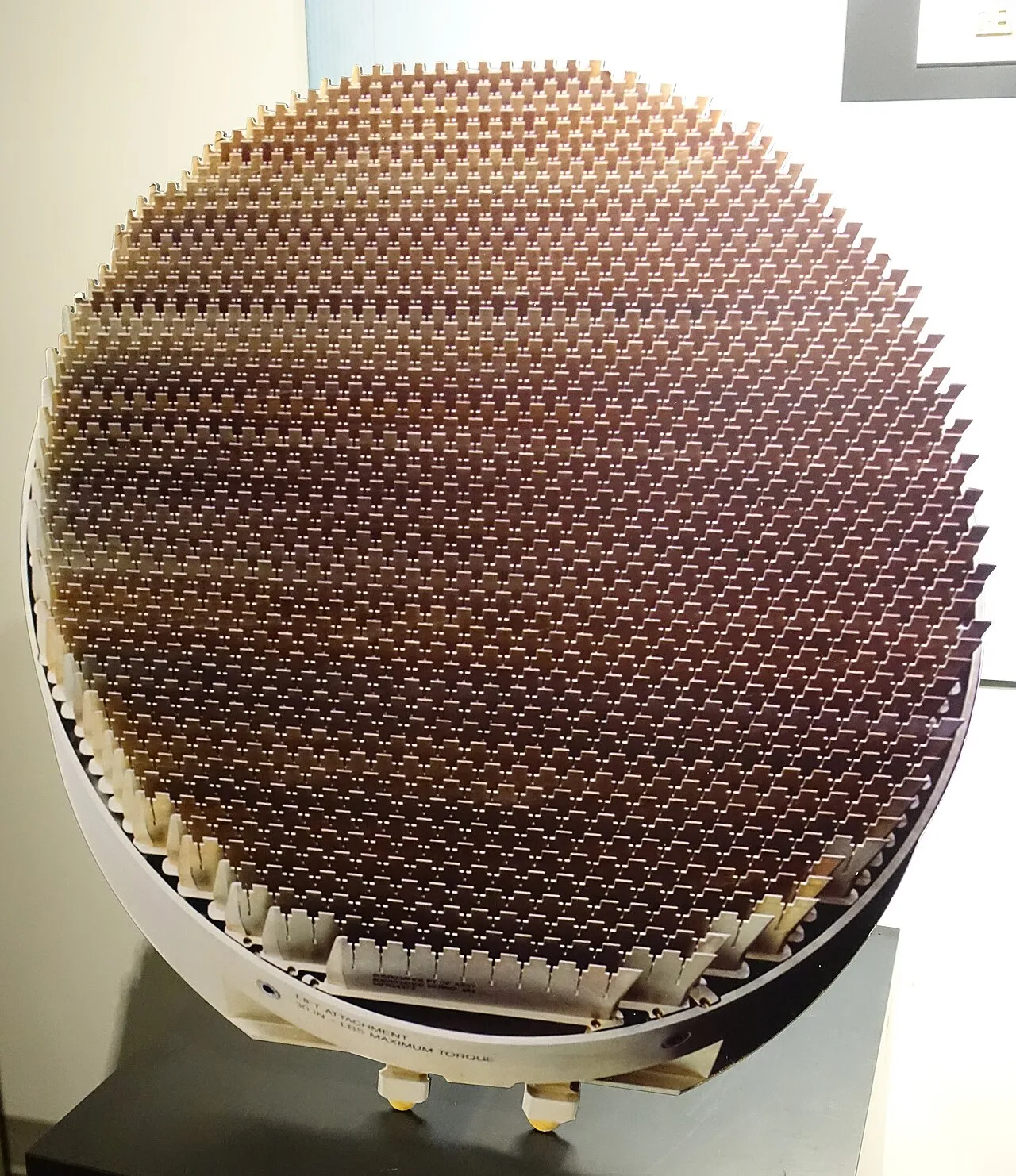

Platforma göre değişmekle birlikte tipik muharip uçak radarları 1.500 ile 2.000 T/R modülü içerir. F-35’in AN/APG-81’inde yaklaşık 1.676 T/R modülü bulunduğu bilinmektedir.
